[V3.0 RC5.1] Keine Sensoren erkannt nach Einbau Koppler 100
Hallo zusammen!
Ich wollte gerade die letzten Umbauschritte im Verteiler finalisieren (1-wire) und habe dazu beim letzten Busmaster noch einen Koppler 100 ergänzt, wo bisher direkt an den DS9490R verdrahtet war (einseitig mit Klemme am RJ11).
Es handelt sich um eine 25m Leitung ins Gartenhaus, dort sind mit kurzen Abzweigen 4 Temperaturfühler verbaut. Auch eine Anschlussklemme UP-AK ist dort verbaut, aus einer Zeit, wo dieser Teil mit 20 weiteren Sensoren an einem BM hingen.
Wenn ich aber den Koppler 100 dazwischenschalte (noch ohne Erdungsanschluss, falls das relevant ist), dann werden keine Sensoren erkannt und nach kurzer Zeit wird auch der BM rot angezeigt. Ich habe das RJ11 und den BM bereits durchgetauscht, selbst einen weiteren Koppler 100 habe ich getestet, immer mit dem gleichen Ergebnis. Klemme ich wieder ohne Koppler 100 zusammen, sind sofort alle Sensoren und der BM da.
Alles mit Wago KNX Klemmen, sollte also kein Klemmenproblem sein (und es ist reproduzierbar).
@StefanW: Der Koppler 100 hat ja auch Filter und Überspannungsschutz mit dabei. Würde ein entfernen der AK helfen? Was würde bei einem Koppler 80 passieren? Das ist ja ein reines Durchklemmen.
Danke und lg
Robert
Ich wollte gerade die letzten Umbauschritte im Verteiler finalisieren (1-wire) und habe dazu beim letzten Busmaster noch einen Koppler 100 ergänzt, wo bisher direkt an den DS9490R verdrahtet war (einseitig mit Klemme am RJ11).
Es handelt sich um eine 25m Leitung ins Gartenhaus, dort sind mit kurzen Abzweigen 4 Temperaturfühler verbaut. Auch eine Anschlussklemme UP-AK ist dort verbaut, aus einer Zeit, wo dieser Teil mit 20 weiteren Sensoren an einem BM hingen.
Wenn ich aber den Koppler 100 dazwischenschalte (noch ohne Erdungsanschluss, falls das relevant ist), dann werden keine Sensoren erkannt und nach kurzer Zeit wird auch der BM rot angezeigt. Ich habe das RJ11 und den BM bereits durchgetauscht, selbst einen weiteren Koppler 100 habe ich getestet, immer mit dem gleichen Ergebnis. Klemme ich wieder ohne Koppler 100 zusammen, sind sofort alle Sensoren und der BM da.
Alles mit Wago KNX Klemmen, sollte also kein Klemmenproblem sein (und es ist reproduzierbar).
@StefanW: Der Koppler 100 hat ja auch Filter und Überspannungsschutz mit dabei. Würde ein entfernen der AK helfen? Was würde bei einem Koppler 80 passieren? Das ist ja ein reines Durchklemmen.
Danke und lg
Robert
Zuletzt geändert von StefanW am Sa Mai 21, 2022 6:08 pm, insgesamt 2-mal geändert.
Timberwolf Server 2500 / #117 (VPN offen + reboot nach Rückfrage) / zusätzlich: 3500M/#935, 3500L/#1297
-
- Reactions:
- Beiträge: 378
- Registriert: So Apr 14, 2019 11:12 am
- Hat sich bedankt: 206 Mal
- Danksagung erhalten: 199 Mal
Ggf. das Pinning falsch?Robert_Mini hat geschrieben: ↑Sa Mai 21, 2022 3:12 pm Ich habe das RJ11 und den BM bereits durchgetauscht, selbst einen weiteren Koppler 100 habe ich getestet, immer mit dem gleichen Ergebnis.
Hatte das Problem auch mal … ein anderes Kabel mit umgekehrten Pinning hat dann einwandfrei funktioniert.
Grüße, Adi
TWS 2600 ID: 331, VPN geschlossen, Reboot nach Rücksprache
TWS 2600 ID: 331, VPN geschlossen, Reboot nach Rücksprache
-
- Reactions:
- Beiträge: 3903
- Registriert: So Aug 12, 2018 8:44 am
- Hat sich bedankt: 1263 Mal
- Danksagung erhalten: 2213 Mal
Das sind die Kabel die beim Busmaster dabei waren.
Meint ihr umdrehen, so dass der Stecker der jetzt beim BM ist zum Koppler wandert?
Das wäre für mich jetzt sehr unlogisch…
Danke
Robert
Meint ihr umdrehen, so dass der Stecker der jetzt beim BM ist zum Koppler wandert?
Das wäre für mich jetzt sehr unlogisch…
Danke
Robert
Timberwolf Server 2500 / #117 (VPN offen + reboot nach Rückfrage) / zusätzlich: 3500M/#935, 3500L/#1297
-
- Reactions:
- Beiträge: 378
- Registriert: So Apr 14, 2019 11:12 am
- Hat sich bedankt: 206 Mal
- Danksagung erhalten: 199 Mal
Nein, nicht Stecker umdrehen ... hab extra abgesöpselt bei mir und Foto gemachtRobert_Mini hat geschrieben: ↑Sa Mai 21, 2022 6:36 pm Meint ihr umdrehen, so dass der Stecker der jetzt beim BM ist zum Koppler wandert?
Das wäre für mich jetzt sehr unlogisch…

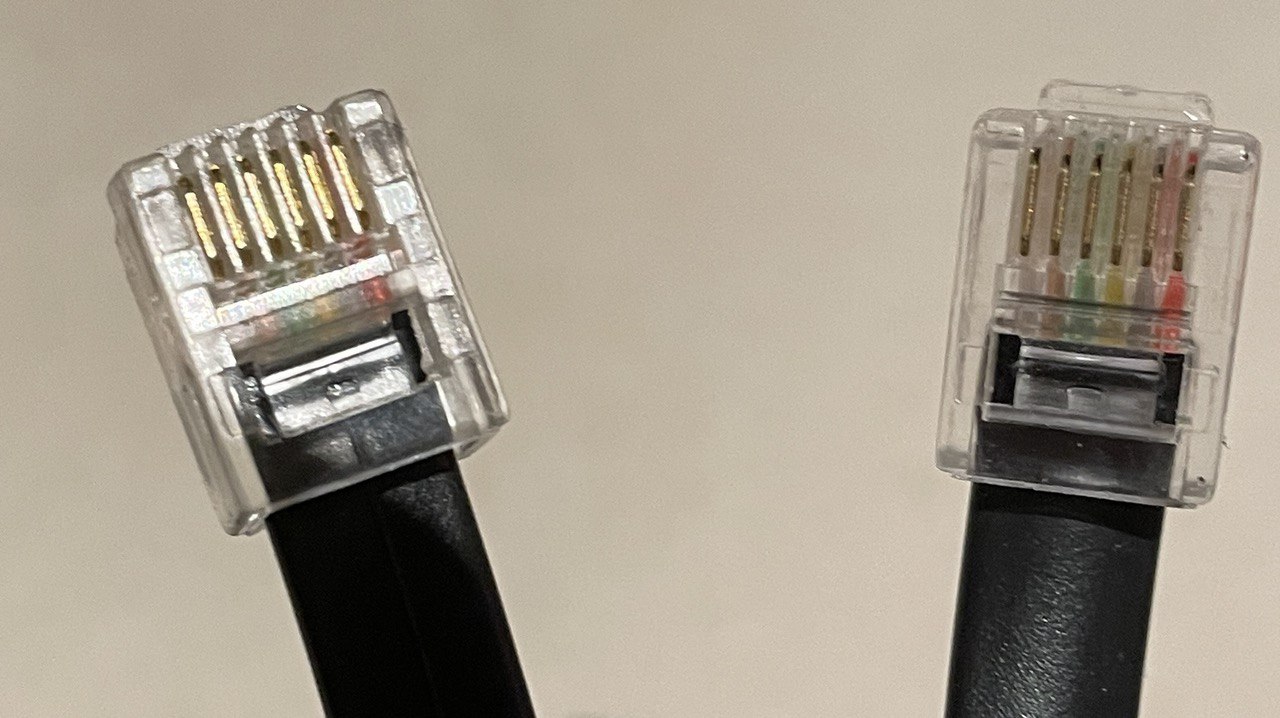

So müsste das Pinning aussehen (also Steckerbelegung identisch):

So darf es nicht sein.
Zuletzt geändert von adimaster am Sa Mai 21, 2022 8:23 pm, insgesamt 2-mal geändert.
Grüße, Adi
TWS 2600 ID: 331, VPN geschlossen, Reboot nach Rücksprache
TWS 2600 ID: 331, VPN geschlossen, Reboot nach Rücksprache
-
- Reactions:
- Beiträge: 3903
- Registriert: So Aug 12, 2018 8:44 am
- Hat sich bedankt: 1263 Mal
- Danksagung erhalten: 2213 Mal
Kabel sind wie oben, zusätzlich hab ich Kabel von anderen BM getestet => gleiches Bild.
Ideen?
Robert
Ideen?
Robert
Timberwolf Server 2500 / #117 (VPN offen + reboot nach Rückfrage) / zusätzlich: 3500M/#935, 3500L/#1297
-
- Reactions:
- Beiträge: 560
- Registriert: Fr Sep 14, 2018 5:03 pm
- Hat sich bedankt: 1560 Mal
- Danksagung erhalten: 358 Mal
Ich würde die Leitung mal durchmessen
Es hört sich blöde an, ich habe bei mir die Leitungen gekürzt, nur
Man macht auch Fehler dabei
falsch die Leitung in den Stecker - zu kurz abisoliert -zu wenig zusammengepresst etc.
deswegen würde ich vorschlagen Leitung durchmessen. Sowie wenn möglich und vorhanden an anderer Stelle ausprobieren
Es hört sich blöde an, ich habe bei mir die Leitungen gekürzt, nur
deswegen würde ich vorschlagen Leitung durchmessen. Sowie wenn möglich und vorhanden an anderer Stelle ausprobieren
TW 2600_99 seit 1.1.2018 / VPN zu
-
- Reactions:
- Beiträge: 385
- Registriert: So Okt 14, 2018 1:48 pm
- Hat sich bedankt: 242 Mal
- Danksagung erhalten: 298 Mal
Hallo Robert,
wenn ich richtig verstanden habe dann besteht das Problem nach dem zusätzlichen einfügen einen Kopplers 100 in eine bis dahin funktionierende Installation über einem Busmaster DS9490R an einem Timberwolf.
Nur zum Verständis.
Wovon wird der Busmaster DS9490R gespeißt (Spannungsversorgung) ?
Wie sieht allgemein an den verschiedenen Klemmstellen die Spannung aus (Messung) ?
Du hast schon folgendes getestet:
Austausch Busmater DS9490R
Austausch Koppler 100
Austausch flexible Flachbandleitung mit RJ11-Steckern
Das Problem ist also reproduzierbar.
Bitte bau folgende Konstellation auf und berichte von dem Verhalten:
TWS -> Busmaster DS9490R -> Koppler 100 -> 1-Wire-Tempsensor (direkt hinter dem Koppler 100)
wenn ich richtig verstanden habe dann besteht das Problem nach dem zusätzlichen einfügen einen Kopplers 100 in eine bis dahin funktionierende Installation über einem Busmaster DS9490R an einem Timberwolf.
Nur zum Verständis.
Wovon wird der Busmaster DS9490R gespeißt (Spannungsversorgung) ?
Wie sieht allgemein an den verschiedenen Klemmstellen die Spannung aus (Messung) ?
Du hast schon folgendes getestet:
Austausch Busmater DS9490R
Austausch Koppler 100
Austausch flexible Flachbandleitung mit RJ11-Steckern
Das Problem ist also reproduzierbar.
Bitte bau folgende Konstellation auf und berichte von dem Verhalten:
TWS -> Busmaster DS9490R -> Koppler 100 -> 1-Wire-Tempsensor (direkt hinter dem Koppler 100)
Zuletzt geändert von maggyver am Di Mai 24, 2022 5:25 am, insgesamt 1-mal geändert.
Grüße
René
_______________________________________________________________________________
TWS 2600LW ID:504
TWS 3500 ID:1306
VPN offen , Reboot erlaubt , Offline , Insider
René
_______________________________________________________________________________
TWS 2600LW ID:504
TWS 3500 ID:1306
VPN offen , Reboot erlaubt , Offline , Insider
-
- Reactions:
- Beiträge: 3903
- Registriert: So Aug 12, 2018 8:44 am
- Hat sich bedankt: 1263 Mal
- Danksagung erhalten: 2213 Mal
Hallo Rene!
Danke für die Hinweise/Tipps.
Die BM hängen an einem USB Hub mit SV.
Am Koppler messe ich etwa 4,9V.
Ich werde mit einem T-Sensor testen, zusätzlich habe ich einen Koppler 80 bestellt.
Ich werde berichten.
Lg
Robert
Danke für die Hinweise/Tipps.
Die BM hängen an einem USB Hub mit SV.
Am Koppler messe ich etwa 4,9V.
Ich werde mit einem T-Sensor testen, zusätzlich habe ich einen Koppler 80 bestellt.
Ich werde berichten.
Lg
Robert
Timberwolf Server 2500 / #117 (VPN offen + reboot nach Rückfrage) / zusätzlich: 3500M/#935, 3500L/#1297
