[TIPP] MODBUS PROFIL: Fronius GEN24 Primo / Symo (Wechselrichter+Speicher) + Fronius Smartmeter

[SchlaubySchlu]

Hallo Jens,

das dieser Post schlecht zu finden ist, bzw. bei mir nur über die Suche zu finden ist und nicht im entsprechenden Unterforum musste ich auch schon feststellen.

Zum Thmea, bis jetzt habe ich eine aktive Steuerung des Wechselrichter noch nicht versucht, ich weiß aber von adimaster das es funktioniert.
Bedingung dafür ist das du im User Technican die Steuerung des Wechselrichter aktiviert hast, das ist ein extra Schalter/Hacken.

Ich werde es dir Tage selbst bei mir mal versuchen.

@StefanW Das Thema Stromspeicher im Winter scheint doch mehrere hier im Forum zu interessieren. Vielleicht könnte man da einen extra Beitrag erstellen, die Frage ist nur in welchem Unterforum das passt.

Gruß Ralf

[DeLaDope]

Das wäre super! Denke es kommen auch immer mehr User dazu!
VG

[avater]

Hallo Ralf,

dein Profil hat es mir ermöglicht, meine ersten Modbus-Gehversuche wagen. Vielen Dank dafür!

Ich glaube einen Fehler entdeckt zu haben:



Einerseits fehlt zum InWRte das Pendant OutWRte (was ich hier testweise hinzugefügt habe).
Andererseits bin ich einigermaßen sicher, dass die beiden auch vertauscht sind. In deiner Version müsste also InWRte an Adresse 40366 sein und das von mir ergänzte OutWRte dafür an 40365. So rum steht es auch in der mir vorliegenden Inverter_Register_Map_Float_v1.0_with_SYMOHYBRID_MODEL_124.xlsx.

Viele Grüße
Arne

[SchlaubySchlu]

Hallo Arne,

danke für den Hinweis, ich werde bei Gelegenheit mal schauen ob du recht hast. Kann aber schon sein das ich das vertauscht habe.

Gruß
Ralf

[SchlaubySchlu]

Hallo Arne,

du hast recht das ist ein Fehler.

Das anzupassen sollte ja kein Problem sein, doch wenn die Modbus Verwaltung im TWS immer noch so ist wie es damals war als ich das Profil in betrieb genommen habe, dann muss ich alles neu verknüpfen und auf das habe ich keine Lust.
Oder ist das jetzt anders?

Gruß
Ralf

[SchlaubySchlu]

Noch eine Frage an alle die einen Fronius auslesen. In diesem Profil ist es aktuell so, zumindest bei mir, das obwohl die Float Map implementiert ist, benötiget man scaling-Faktoren.
Oder hat es einer von euch anders hinbekommen?

Wenn das auslesen dann Zeitlich nicht passt und der Scaling-Wert nicht zum Wert passt, kommt so etwas heraus



dagegen habe ich bis heute noch kein sinnvollen Mechanismus gefunden dies über das Auslesen alleine zu beheben.

Gruß
Ralf

[GeneralIoN]

Hallo Zusammen,

Ich hol das Thema noch mal kurz hoch.
Normalerweise bin ich ja ein Freund vom einfach ausprobieren. Da von dem Thema aber evtl. auch die Markenwahl des Wechselrichters abhängt, würde ich vorab gerne wissen:
Ob mehrere an den SYMO GEN24 angeschlossenen Modbus RTU Smart-Meter (Primär- und Sekundärzähler) über Modbus TCP auslesbar sind.
Dazu habe ich nicht ganz verstanden wie MODBUS TCP bei den Smart-Metern ohne direktes Netzwerk überhaupt funktioniert.
Wird da die Netzwerkschnittstelle des Wechselrichters genutzt?
Spreche ich dann jedes Smartmeter direkt über die jeweilige MODBUS Adresse über TCP an?

Die Fronius Zähler bekomme ich günstiger als reine KNX-Zähler, da könnte es schon Sinn machen, vor die WP so ein Smart-Meter zu hängen.
Allerdings nur, wenn ich auch an die Daten rankomme...

Danke und Gruß
Martin

[blaubaerli]

Hallo Martin,

ein für Modbus RTU ausgelegtes Gerät kann so grundsätzlich erst mal nicht via Modbus TCP angesteuert werden. Das ist halt mal eine andere Art der technischen Anbindung. Es gibt hier aber auch entsprechende Gateways, mit denen man da die Brücke schlagen kann.

Sind die Smart-Meter, egal ob RTU oder TCP nun bereits in der Kommunikation mit dem Wechselrichter, dann ist zudem fraglich, ob du mit dem TWS als zweitem System, parallel mit den Smart-Meter kommunizieren kannst.

Das geht bei meiner Konstruktion zwischen Wechselrichter und Smartmeter (nicht Symo und Fronius) so nicht. Hier kommuniziert der Wechselrichter über einen ersten Bus mit dem Smartmeter und der TWS dann über einen zweiten Bus mit dem TWS. Der Wechselrichter reicht dann über seine Register die Werte des Smart-Meter an den TWS durch.

Ich habe an anderer Stelle aber z.B. eine Wallbox mit Modbus TCP im Einsatz, die zwei parallele Kommunikationspartner erlaubt.

Beste Grüße
Jens

PS: Im Zweifel können wir die Detailfragen gerne in einem separaten Thread behandeln

[gbglace]

Modbuszahler von einem WR Hersteller, damit der WR richtig funktioniert. Sind da dann meist direkt blockiert.

Victron hingegen ist da mal wieder sehr vorbildlich in der Ausgestaltung derer Zähler. Meiner redet via dem Victron CAN Bus mit dem Cerbo und via Modbus TCP direkt am Zähler kann ich ihn auch direkt mit dem TWS reden lassen. Aber ich nutze den MQTT Output des Cerbos, der alles vom CAN auch ungefiltert da rüber reicht und das ist echt viel was der Sendet.

Wenn der Zähler je einen physischen Anschluss Modbus RTU und Modbus TCP besitzt, dann kannst den RTU direkt an den WR geben und den TCP mit dem TWS nutzen. Ansonsten nur das vom WR zur Verfügung gestellte Datenset vom Netz-Zähler benutzen.

[juergen12345]

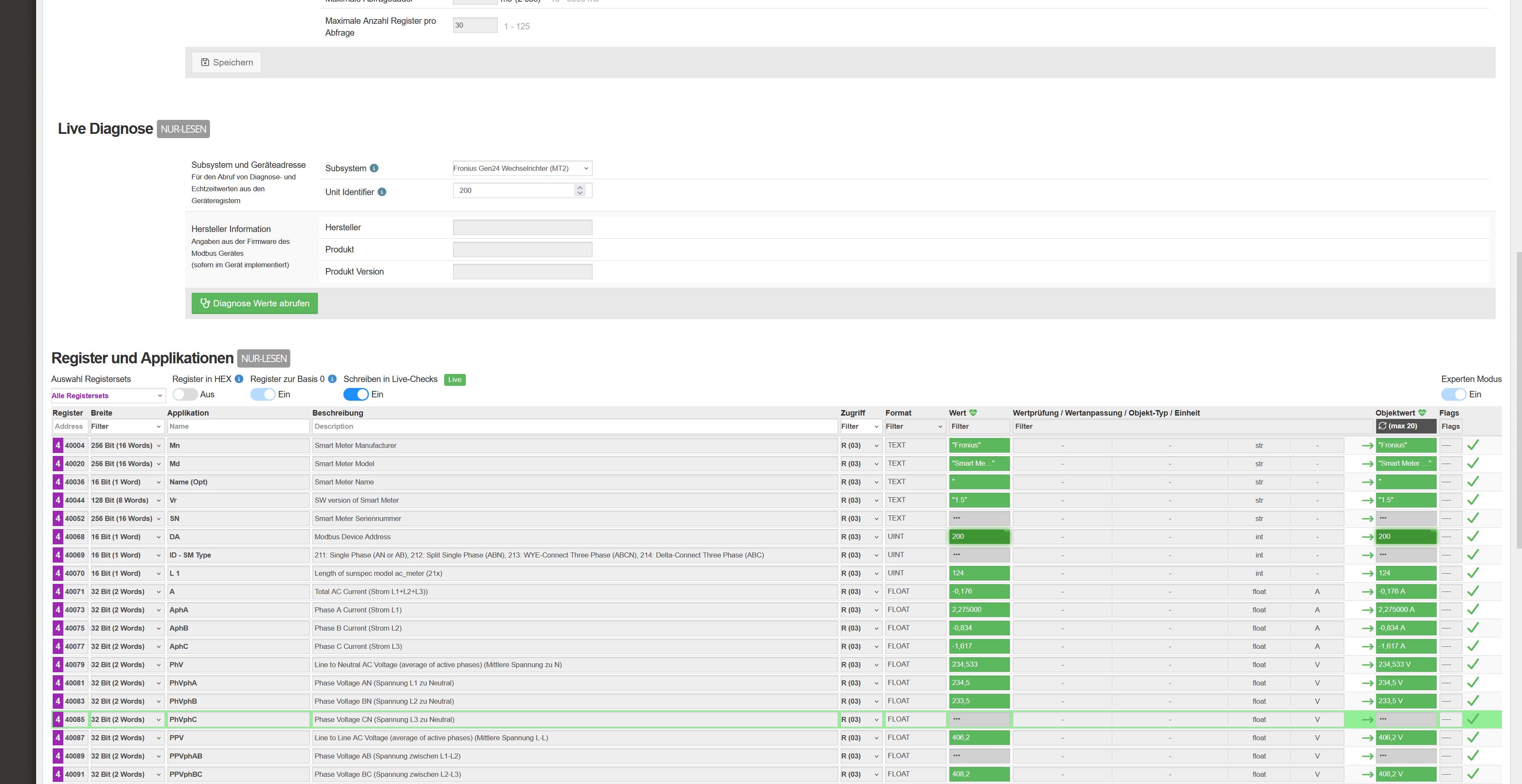

@GeneralIoN Ich habe einen Fronius Symo Gen 24 Plus mit einem Fronius TS-63A Zähler direkt nach dem Netzbetreiberzähler. Der Fronius Zähler ist per Modbus RTU an den WR angeschlossen und konfiguriert. Ich kann aber auf den WR per Modbus TCP zugreifen und dieser reicht auch die Signale vom Zähler weiter. Den kann ich auch über den WR abfragen. Im TWS sieht das dann wie auf dem angehängten Screenshot aus.

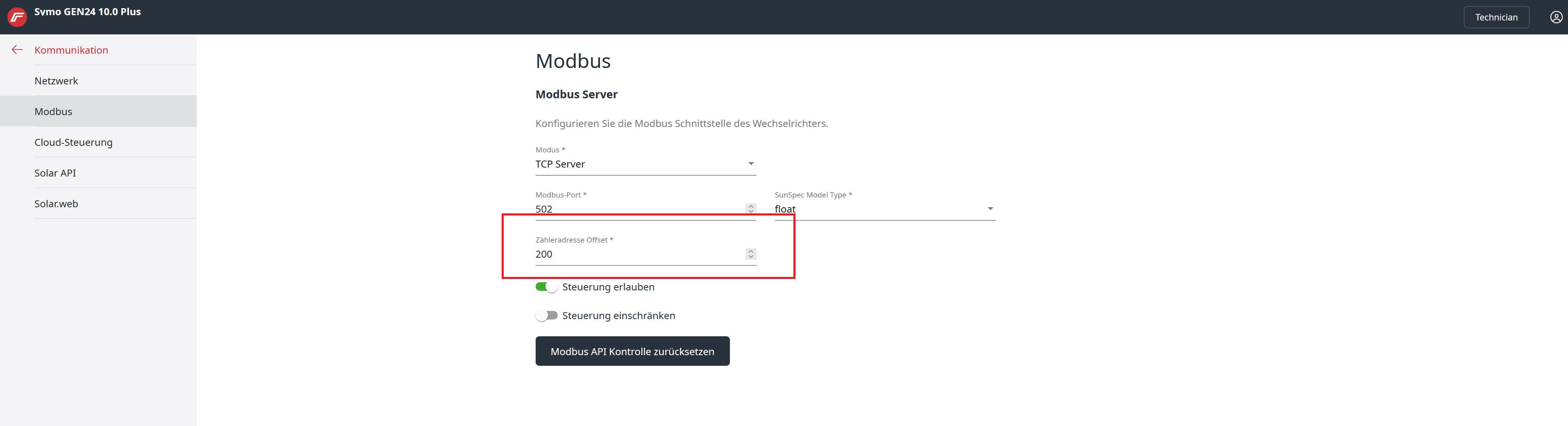

Letztlich erstellst du eine Modbus TCP Schnittstelle im TWS auf die IP des Fronius WR. Die WR Daten kriegst du dann über den Unit Identifier 1. Die Daten vom Zähler sind standardmäßig mit einem Offset von 200 belegt. Kann man auch konfigurieren in der WebUI des WR als Techniker.

Wenn ich das richtig im Handbuch des WR gelesen hatte, dann ist der erste Zähler der an der RTU Adresse 1 hängt auf der Adresse 200. Die weiteren dann entsprechend jeweils eins weiter. Das kann ich dir allerdings mangels eigener Erfahrung nicht beantworten.

EDIT:

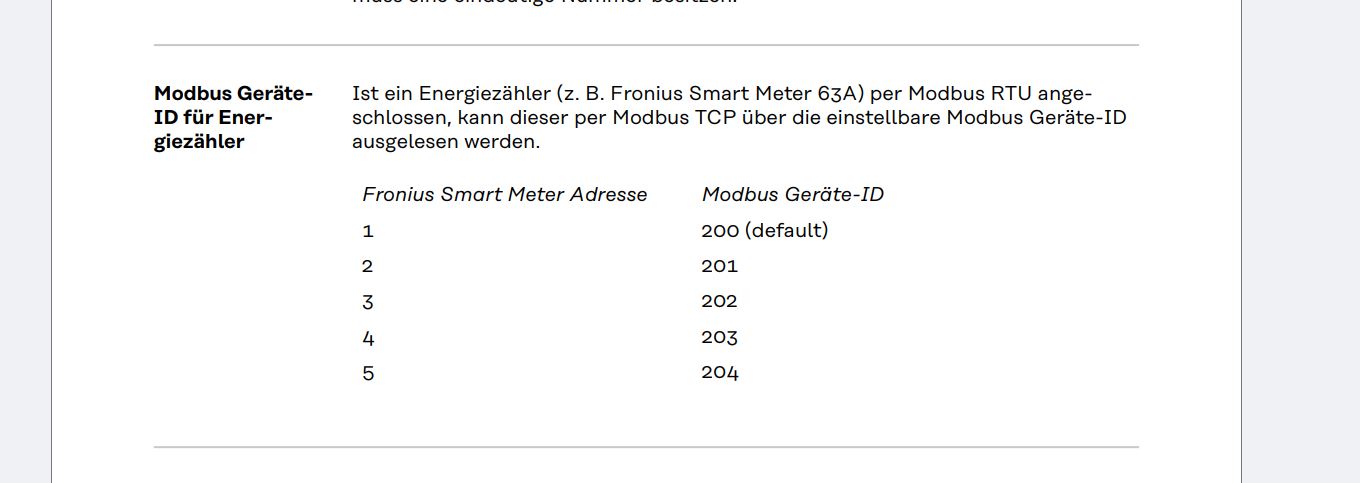

Ich habe jetzt nochmal in den Dokumentationen geschaut und die Stelle gefunden. Du findest es in dem Dokument 42,0410,2649 von Fronius. Dort ist auf Seite 13 folgendes zu finden:
