[Frage] [V3.5.1] Growatt Inverter via Modbus anbinden?

[blaubaerli]

Hallo Oliver,

poste bitte auch mal einen Screenshot von der Definition deines Modbus-RTU-Subsystems. Mit welchen Einstellungen (Baudrate etc.) ist es definiert?

Laut Doku die du beigefügt hast, ist die Default-Baudrate des Inverters auf 9600 Baud eingestellt, nutzt 8 Datenbits, keine Parität und ein Stopbit.

Nur die Baudrate ist über das Register 22 potentiell auf 38400 Baud änderbar.

Alle diese Parameter müssen bei allen Modbus-Devices am Bus identisch sein. Passt das?

Beste Grüße
Jens

[blaubaerli]

Und noch was...:

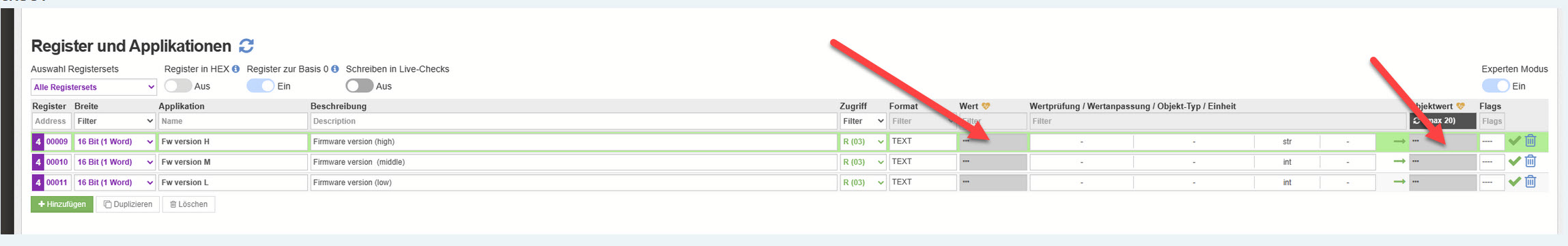

Du kannt durch den Klick auf die hier markierten Flächen bereits eine Anfrage auslösen. Damit brauchst du noch gar nicht ein Gerät im Gerätemanager verknüpfen sondern kannst im Profileditor alles bequem ausprobieren...

Gruß
Jens

[StefanW]

Hi Oliver,

und es hängen alle Geräte 3Zähler + der Growatt am selben Bus, das Kabel für den Growatt ist ein wenig länger ca. 4 Meter weil das räumlich anders nicht geht

wie ist das zu verstehen mit den 4 Meter länger? Ist das ein Abzweig? Wie ist der Bus terminiert?

Hättest Du eine Skizze?

lg

Stefan

[Anonym51168x2]

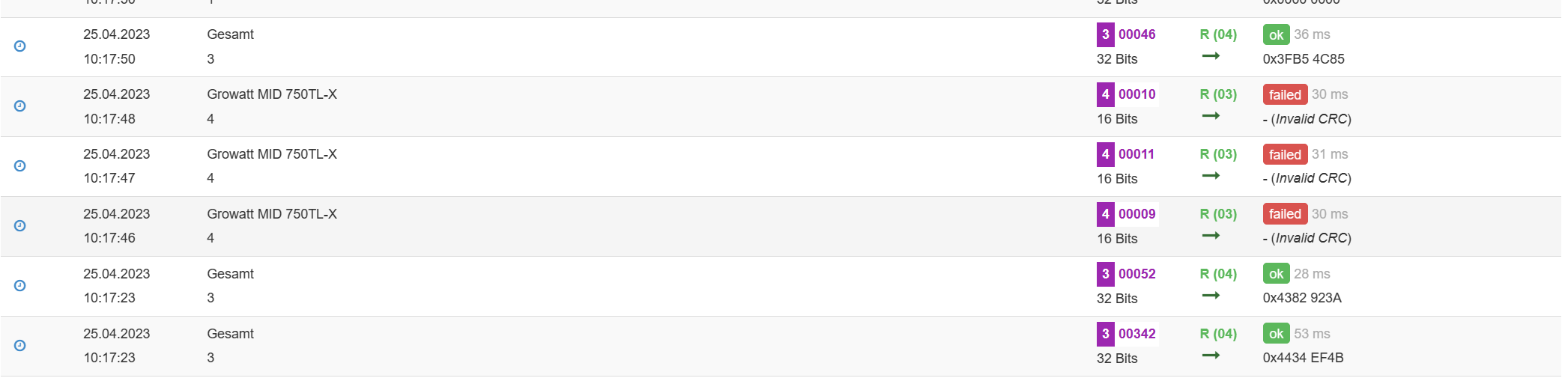

also Heute morgen hat sich das Bild ein wenig verändert, vielleicht war gestern Abend der Regler schon schlafen .... obwohl die App noch 5W anzeigte .... der Regler stellt die Arbeit ein (und damit den Energieverbrauch) wenn keine DC Spannung von der PV Kommt .....




die Kommunikation am Bus ist auf 9600 fixiert !



eine Skizze vom Bus werde ich noch machen ... eigentlich ist es aber eher mehr ein Stern ..


In diesem Zusammenhang habe ich noch ein Frage: muß der Timberwolf am Ende sein ? oder kann der auch in der Mitte (vom Bus plaziert werden) ist da fix ein Endwiederstand verbaut

danke

lg
Oliver

[blaubaerli]

Hallo Oliver,

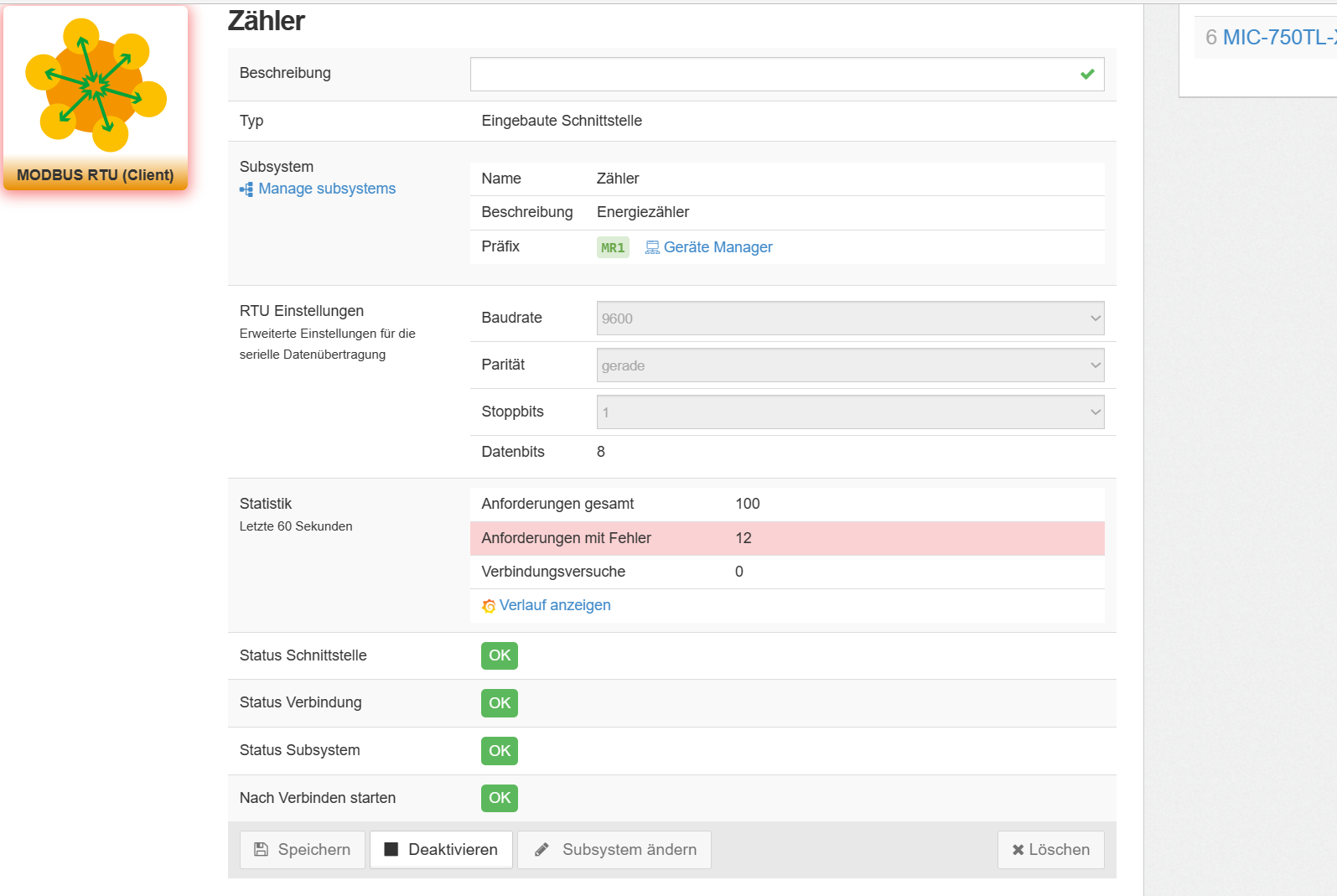

da ist schon ein Wurm, dein Bus läuft bisher mit Gerader/Even Parity. Der Growatt verlangt laut Doku m.E. aber die Kommunikation mit „None bzw. Kein Paritätsbit“.

Da bleibt dir faktisch nur übrig, alle anderen Busteilnehmer entsprechend anzupassen.

Ich würde aber zunächst mal das Subsystem Deaktivieren, die Paritätseinstellung anpassen, das Subsystem wieder starten und dann mal schauen, ob du an die Daten vom Growatt damit herankommst.

Wenn du dein Subsystem dann kurzzeitig umdefinierst, nimmst du aber billigend in Kauf, dass die Werte aller anderen Busteilnehmer in dieser Zeitspanne nicht sauber gelesen werden können. Also ist hier eine bewusste Entscheidung gefragt!

Beste Grüße
Jens

[Anonym51168x2]

danke ...

das erklärt es ....

habe jetzt ein Waveshare interface RS485 zu TCP bestellt, hoffe damit endlich alle Daten an den Timberwolf zu bekommen ....

DANKE

lg
Oliver

[Mibr85]

Bitte das nächste mal nicht vorschnell über den TWS meckern, um dann festzustellen, dass der Fehler doch wo anders liegt…
Das schafft Unmut bei Elabnet und allen anderen die dir gern helfen

[StefanW]

Hallo Oliver,

eine Skizze vom Bus werde ich noch machen ... eigentlich ist es aber eher mehr ein Stern ..

Das ist nicht gut.

Modbus RTU basiert auf einem seriellen RS-485 Bus. Dieser ist streng linear zu verdrahten. Manche Hersteller erlauben nicht mal Abzweige größer 10 cm. Längere Abzweigungen oder gar Sterne sind gar nicht vorgesehen im Standard.

Es mag zwar Fälle geben, je nach Leitung, Abzweigungslängen, Baudrate und Auslegung der Tranceiver, da mag die Signallaufzeit von Reflektionen genau so zum Signalfluss passen, dass die Datenübertragung gerade noch so geht, Aber hier dann eine Veränderung um ein paar Meter mehr oder weniger oder andere Parameter wie andere Baudrate und das Konstrukt funktioniert nicht mehr. Daher bitte immer an den Standard und die Empfehlungen halten, dann gibt es auch wiederholbare positive Ergebnisse.


Hierzu dieser Hinweis aus dem Timberwolf Wiki:

In diesem Zusammenhang habe ich noch ein Frage: muß der Timberwolf am Ende sein ? oder kann der auch in der Mitte (vom Bus plaziert werden) ist da fix ein Endwiederstand verbaut

Ja, in den RS-485 Interfaces die am Timberwolf Server verbaut sind, sind fixe Terminierungen mit 120 Ohm eingebaut, der Server muss also am Ende eines RS-485 Busses angeschlossen werden.

Alternativ gibt es die Dual Isolated Modbus Extension aus unserem Hause mit flexibel einstellbarer Terminierung.



lg

Stefan

[Anonym51168x2]

danke, ja habe ich gesehen ....

aber der Orno Zähler hat leider so ein kleine Klemmen da wollen um die Burg keine zwei Kabel rein ......

wie auch immer jetzt habe ich den RTU to TCP Converter



bestellt

soll morgen kommen dann sehe ich weiter dann sollte das ding halt via ModBusTCP an den Server ran

danke

lg

[Anonym51168x2]

vorweg will ich mal allen meine Dank aussprechen ...

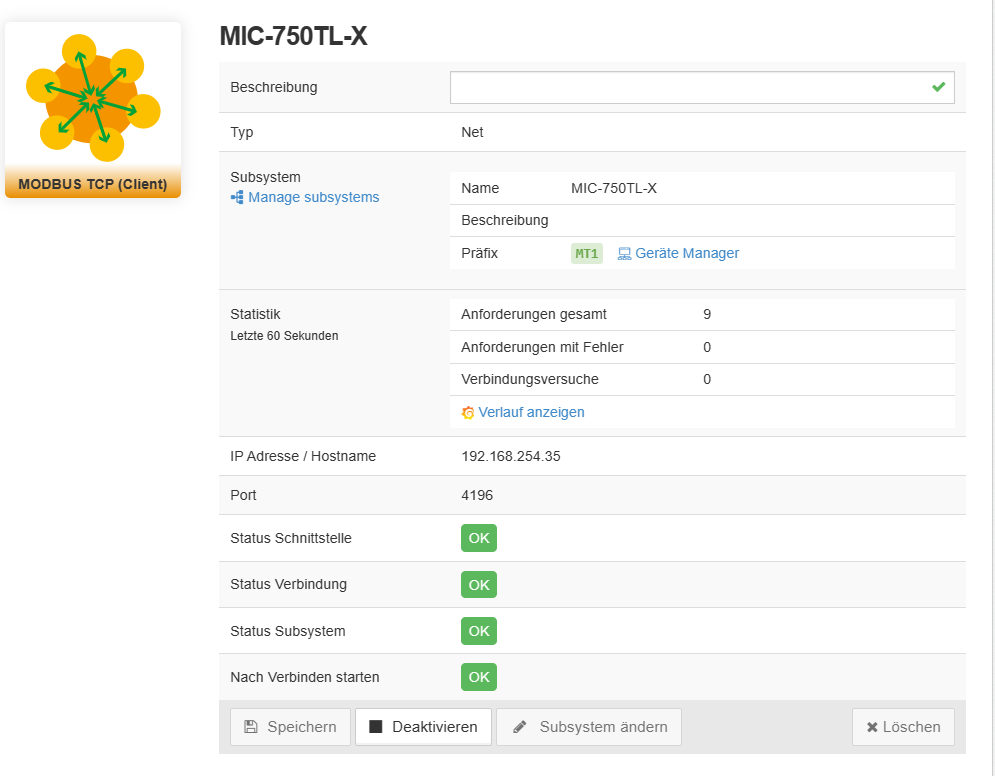

mit der kleinem Zwischen Ding bekomme ich nun Daten ...... noch keine verständlichen aber Daten ....




jetzt stellt sich nur ein Frage ... wie kann ich ein attaches Profil verwenden und editieren ....
hätte aus dem Video verstanden, das nur wenn ich das Proil vom Server entfernen der lock geschieht aber bei mir wieder jedes mal beim Anhängen das Profil geloggt.... was das erstellen sehr mühsam macht, wenn keine 100%ig Daten der Register vorliegen .....

mach ich da was falsch oder ist das so gewollt?

danke

lg
Oliver
