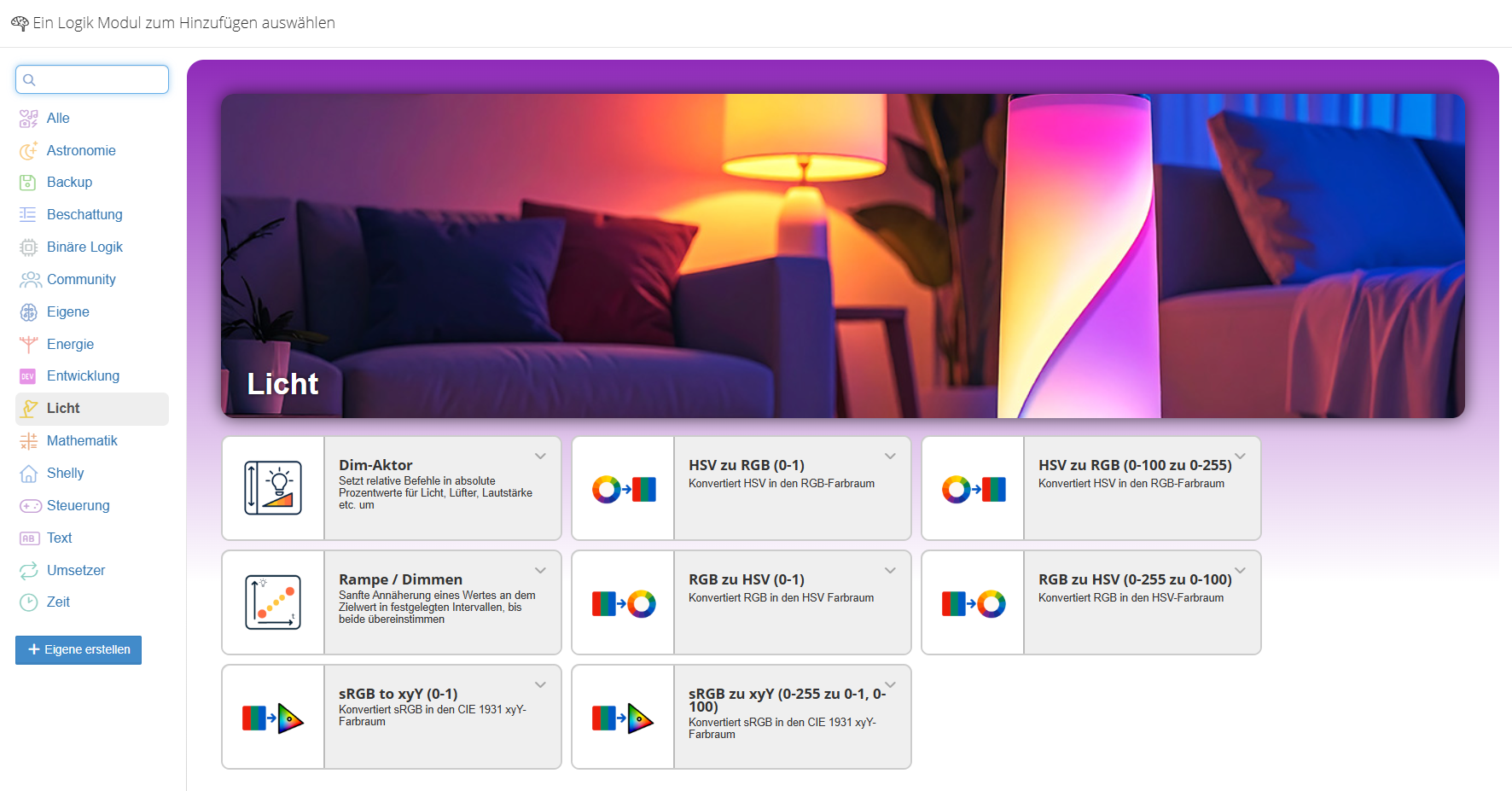

es gibt viele Verbesserungen am Timberwolf Logik System. Wir haben einen neuen Logik Katalog und haben 15 neue Logiken integriert, womit es nun 99 vorgegebene Logik Module gibt. In diesem Forenpost geht es um:
Sechs neue Logik Module für Farbraummanagement
Diese sechs neuen Module ermöglichen eine präzise Umrechnung von Farbwerten zwischen verschiedenen Farbräumen und eröffnen damit neue Einsatzmöglichkeiten in Lichtsteuerung, Visualisierung und Automatisierung.
Um ohne zusätzliche Logik Module für Bereichsumrechnungen auszukommen, stehen die Module in verschiedenen Varianten bereit.
Umrechnung von RGB zu HSV
Konvertiert Farbwerte vom RGB-Farbraum (Rot, Grün, Blau) in den HSV-Farbraum (Farbton, Sättigung, Helligkeit).
Es stellen zwei Varianten des Logik-Moduls zur Verfügung, um zusätzliche Bereichs-Umrechnungen einzusparen. Die beiden Logik Module unterscheiden sich ausschließlich in den Wertebereichen der beiden Farbräume hinsichtlich Ein- und Ausgabe.

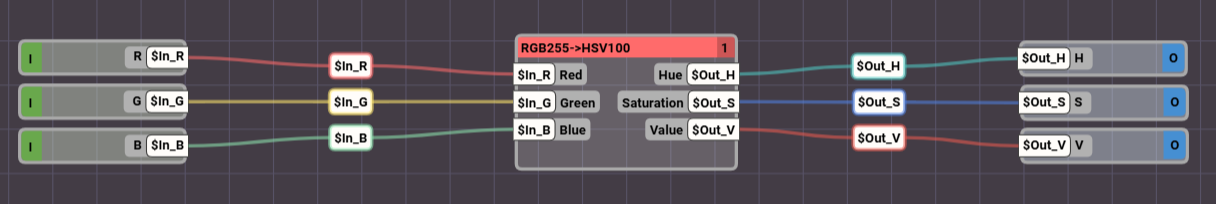

Logik Modul RGB zu HSV (0-255 zu 0-100)
- RGB-Farbanteile werden pro Farbe im Wertebereich von 0 bis 255 angenommen
- Ausgegeben wird Sättigung und Helligkeit im Wertebereich 0 bis 100
- Der Farbwinkel wird im Bereich von 0 bis 360 ausgegeben
Logik Modul RGB zu HSV (0-1)
- RGB-Farbanteile werden pro Farbe im Wertbereich 0 bis 1 angenommen (das ist die eigentliche Definition)
- Ausgegeben wird Sättigung und Helligkeit im Bereich 0 bis 1
- Der Farbwinkel wird im Bereich von 0 bis 360 ausgegeben
Beschreibung im Wiki
https://elabnet.atlassian.net/wiki/x/AYBx0
Einsatzbereiche
Farbumrechnung für HSV-basierte Steuerungen
Konvertierung von RGB-Werten aus einem System in HSV-Werte für ein anderes System, das HSV-basiert arbeitet.
Farbanalyse
Analyse von RGB-Farbwerten aus einer Lichtsteuerung zur Bestimmung des Farbtons und der Sättigung für weitere Logikverarbeitungen.
Helligkeitsextraktion
Extraktion des V-Wertes (Helligkeit) aus RGB-Werten zur Helligkeitsregelung unabhängig vom Farbton.
Weitere Umrechnungen
Mit den Logik Modulen "Freie Formel" können alle weiteren Umrechnungen erfolgen.
Hinweis: Diese beiden neuen Logik Module basieren auf zwei neuen Modulbausteine, die Experten in Custom Logiken nutzen können.

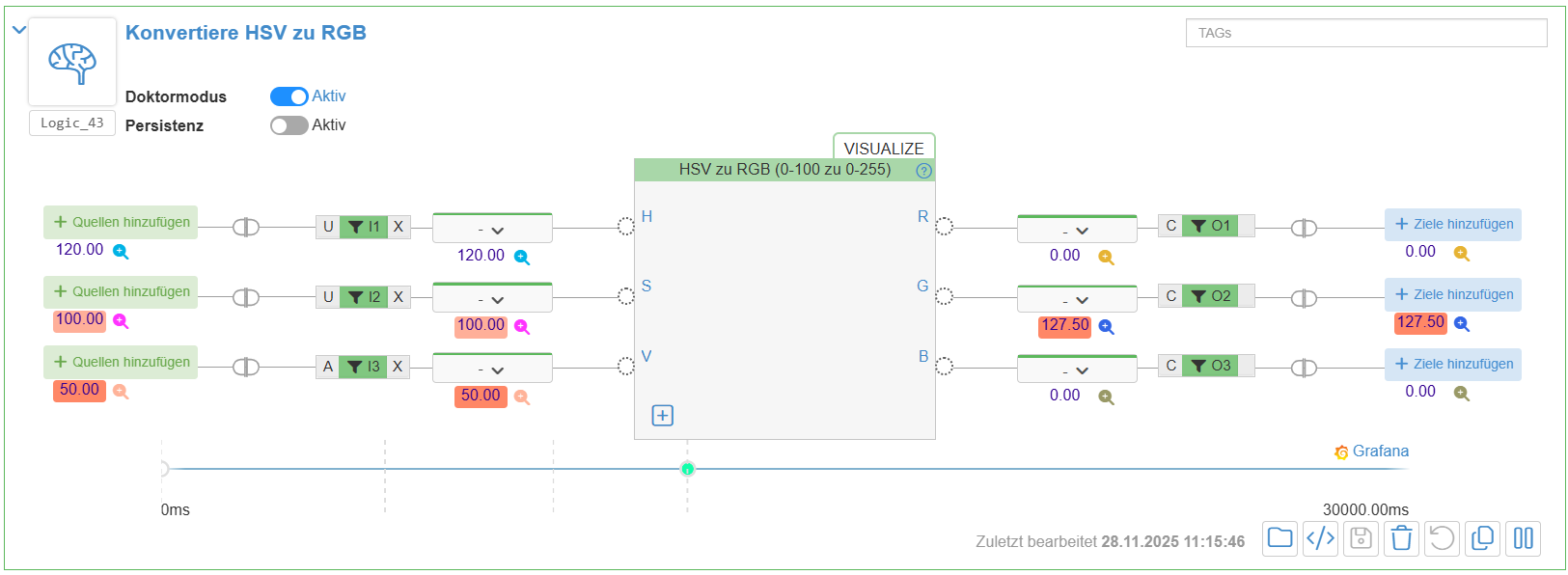

Umrechnung von HSV zu RGB
Konvertiert Farbwerte vom HSV-Farbraum (Farbton, Sättigung, Helligkeit) in den RGB-Farbraum (Rot, Grün, Blau).
Es stellen zwei Varianten des Logik-Moduls zur Verfügung, um zusätzliche Bereichs-Umrechnungen einzusparen. Die beiden Logik Module unterscheiden sich ausschließlich in den Wertebereichen der beiden Farbräume hinsichtlich Ein- und Ausgabe.
Logik Modul HSV zu RGB (0-255 zu 0-100)
- Sättigung und Helligkeit werden jeweils im Wertebereich 0 bis 100 angenommen
- Der Farbwinkel wird im Bereich von 0 bis 360 angenommen
- Ausgegeben werden die RGB-Farbanteile jeweils im Wertebereich 0 bis 255
Logik Modul HSV zu RGB (0-1 zu 0-1)
- Sättigung und Helligkeit werden jeweils im Wertebereich 0 bis 1 angenommen
- Der Farbwinkel wird im Bereich von 0 bis 360 angenommen
- Ausgegeben werden die RGB-Farbanteile jeweils im Wertebereich 0 bis 1
Beschreibung im Wiki
https://elabnet.atlassian.net/wiki/x/AYCR0
Einsatzbereiche
Farbumrechnung für RGB-basierte Steuerungen
Konvertierung aus einem System das mit HSV-Werten arbeitet, für ein anderes System das RGB-basiert arbeitet.
Weitere Umrechnungen
Mit den Logik Modulen "Freie Formel" können alle weiteren Umrechnungen erfolgen.
Hinweis: Diese beiden neuen Logik Module basieren auf zwei neuen Modulbausteine, die Experten in Custom Logiken nutzen können.
Umrechnung von sRGB zu xyY

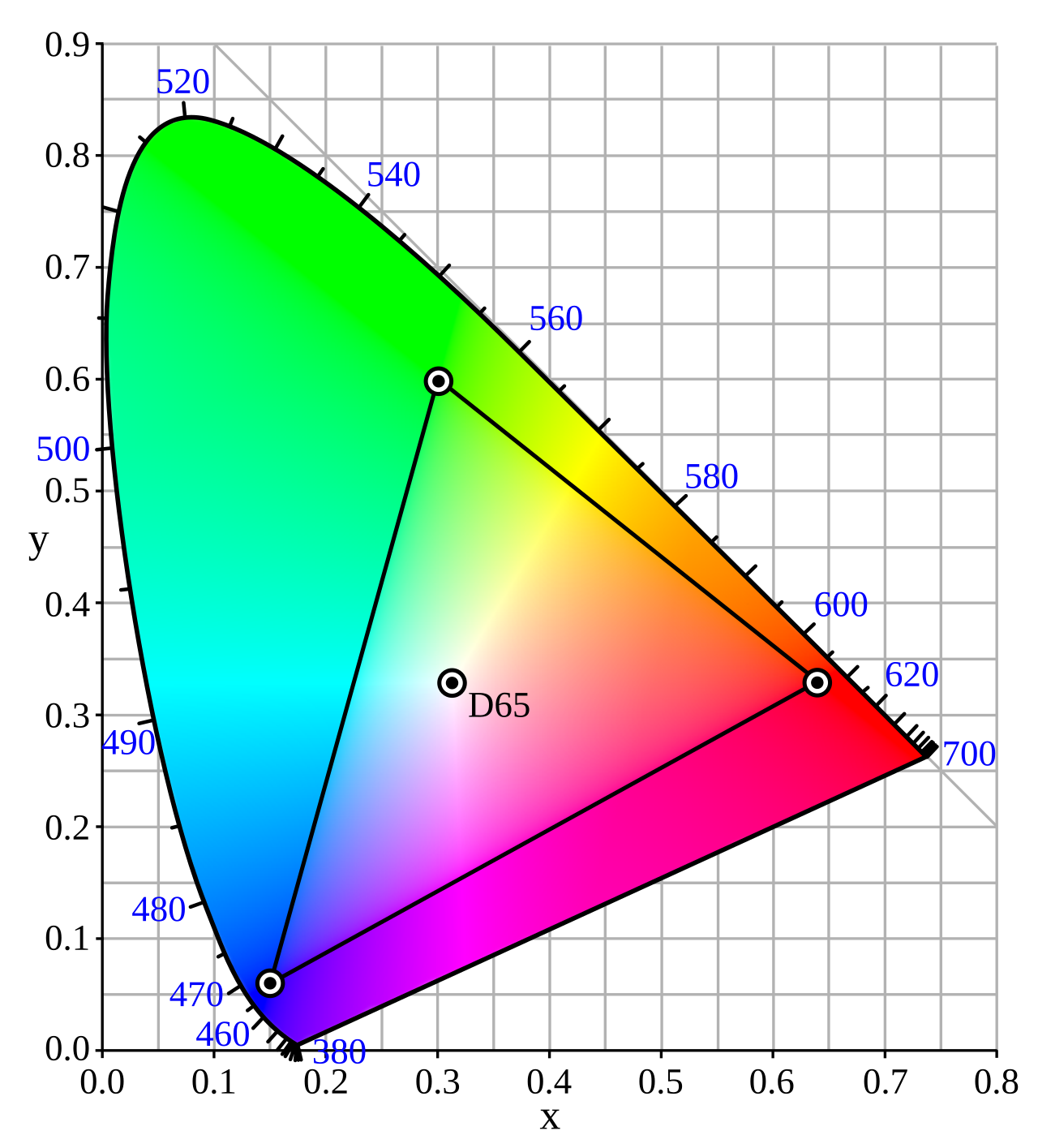

Dieses CIE-1931-xy-Chromatizitätsdiagramm stammt von Wikipedia (User Mysid) und steht unter der CC BY-SA 3.0 Lizenz, die hier abgerufen werden kann: http://creativecommons.org/licenses/by-sa/3.0/
Diese beiden Logik Module konvertieren Farbwerte vom sRGB-Farbraum (Rot, Grün, Blau) in den CIE 1931 xyY-Farbraum (Koordinaten, Helligkeit).
Es stehen zwei Varianten des Logik-Moduls bereit welche zusätzliche Bereichs-Umrechnungen einsparen. Sie unterscheiden sich ausschließlich in den Wertebereichen der Ein- und Ausgabe.
Logik Modul sRGB zu xyY (0-255 zu 0-1, 0-100)
- sRGB-Farbanteile werden pro Farbe im Wertebereich von 0 bis 255 angenommen
- Ausgegeben werden die Koordinaten jeweils im Wertebereich 0 bis 1
- Ausgegeben werden die Helligkeit im Wertebereich 0 bis 100
Logik Modul sRGB to xyY (0-1)
- sRGB-Farbanteile werden pro Farbe im Wertebereich von 0 bis 1 angenommen
- Ausgegeben werden die Koordinaten und die Helligkeit jeweils im Wertebereich 0 bis 1
Beschreibung im Wiki
https://elabnet.atlassian.net/wiki/x/AQCW0
Einsatzbereiche
Farbumrechnung für Beleuchtungssteuerung
Konvertierung von RGB-Farbwerten zu CIE xyY-Koordinaten für Leuchten/Controller, die den xyY-Farbraum verwenden z.B. Philips Hue.
Helligkeitssteuerung unabhängig vom Farbton
Extraktion der Y-Luminanz zur Helligkeitsregelung während die xy-Koordinaten den gewünschten Farbton beibehalten.
Professionelle Lichtsteuerung
Verwendung in professionellen Beleuchtungssystemen, die mit dem CIE-Standard arbeiten (Theater, Museen, Fotostudios).
Weitere Umrechnungen
Mit den Logik Modulen "Freie Formel" können alle weiteren Umrechnungen erfolgen.
Hinweis: Diese beiden neuen Logik Module basieren auf zwei neuen Modulbausteine, die Experten in Custom Logiken nutzen können.
Verfügbarkeit
Diese sechs neuen Logikmodule für Farbraumumrechnungen stehen seit 27. November 2025 mit der IP 3 zur V 4.8 zur Verfügung.
Release Notes: https://elabnet.atlassian.net/wiki/x/AYDD0
lg
Stefan
Urheberrechtshinweis: Das CIE-1931-xy-Chromatizitätsdiagramm stammt von Wikipedia (User Mysid) und steht unter der CC BY-SA 3.0 Lizenz, die hier abgerufen werden kann: http://creativecommons.org/licenses/by-sa/3.0/
