Zeigt her Eure Dashboards, zeigt her Eure Grafiken

#1

Beitrag von StefanW »

Hallo Kunden,

zeigt uns Eure Dashboards und Grafiken die ihr mit Grafana gemacht habt

und gebt uns noch ein paar Infos dazu.

Es wäre für uns und auch alle anderen Kunden toll zu sehen, was man alles tolles mit dem Timberwolf Server, den Zeitserien und Grafana machen kann.

Also, kommt und lasset Euch bestaunen!

lg

Stefan
Stefan Werner
Product Owner für Timberwolf Server, 1-Wire und BlitzART der Elaborated Networks GmbH
Bitte immer zuerst im WIKI / Handbuch lesen. Support nur über dieses Forum. Keine PN.
Link zu Impressum und Datenschutzerklärung oben

Ersteller
StefanW
Elaborated Networks
Reactions:
Beiträge: 7653
Registriert: So Aug 12, 2018 9:27 am
Wohnort: Grafing
Hat sich bedankt: 3786 Mal
Danksagung erhalten: 5232 Mal
Kontaktdaten:

#2

Beitrag von StefanW »

Hallo Foristen,

bitte füllt doch diesen Bereich. Es muss nicht die schönste Grafik der Welt sein, einfach zeigen was ihr so habt und Euch gegenseitig beflügeln.

Also: Einfach eine Grafik nehmen die ihr gemacht habt - das kann auch total banal sein - und was ihr damit gemacht habt, was sie Euch sagt oder wo es hilfreich ist.

Traut Euch. Bitte

lg

Stefan
Stefan Werner
Product Owner für Timberwolf Server, 1-Wire und BlitzART der Elaborated Networks GmbH
Bitte immer zuerst im WIKI / Handbuch lesen. Support nur über dieses Forum. Keine PN.
Link zu Impressum und Datenschutzerklärung oben

jockel
Reactions:
Beiträge: 413
Registriert: Mo Aug 13, 2018 6:31 pm
Hat sich bedankt: 163 Mal
Danksagung erhalten: 143 Mal

#3

Beitrag von jockel »

Dann fange ich hier mal mit zwei simplen Sachen an:

Das sind die Daten meines Routers, empfangene und gesendete Daten im laufenden Monat und gesamt (bei gesamt sieht man, wenn der Router zurückgesetzt wird, z.B. bei einem SW-Update). Dazu die aktuell anliegende Geschwindigkeit in Sende- und Empfangsrichtung, als Graph und Zahlenwert. Weiter unten auf dem Dashboard gäbe es auch noch SNR und ein paar andere Parameter...

Die Daten werden von openHAB per SNMP abgefragt.


Zuletzt geändert von Robert_Mini am Fr Nov 22, 2019 7:24 am, insgesamt 1-mal geändert.
TWS 2500 ID: 145 + 1x TP-UART + 2x DS9490R, VPN geschlossen, Reboot nach Absprache / wiregate198 (im Ruhestand)

Ersteller
StefanW
Elaborated Networks
Reactions:
Beiträge: 7653
Registriert: So Aug 12, 2018 9:27 am
Wohnort: Grafing
Hat sich bedankt: 3786 Mal
Danksagung erhalten: 5232 Mal
Kontaktdaten:

#4

Beitrag von StefanW »

Bitte immer auch ein wenig dazu schreiben:

1. Was wird gemessen (hier vermutlich eine Bandbreite)
2. Wo kommen diese Daten her?
3. Ist es eine Zeitserie oder wird die Grafik aus dem Log gebaut?
4. Und wofür dient das?

Weil die Leser sollen ja was von haben und vor allem angeregt werden

Merci
Stefan Werner
Product Owner für Timberwolf Server, 1-Wire und BlitzART der Elaborated Networks GmbH
Bitte immer zuerst im WIKI / Handbuch lesen. Support nur über dieses Forum. Keine PN.
Link zu Impressum und Datenschutzerklärung oben

eumel
Reactions:
Beiträge: 48
Registriert: Sa Sep 08, 2018 4:31 pm
Hat sich bedankt: 33 Mal
Danksagung erhalten: 30 Mal
Kontaktdaten:

#5

Beitrag von eumel »

Hallo Forum,

dann opfere ich mich auch mal :lol: Es handelt sich nicht um ein "auf-schön-gebasteltes" Diagramm für die Visu, sondern um etwas schnell Zusammengeklicktes. Mein UseCase zeigt damit, dass es -nach kurzer Einarbeitungszeit- recht zügig geht, Datenmengen optisch darzustellen.

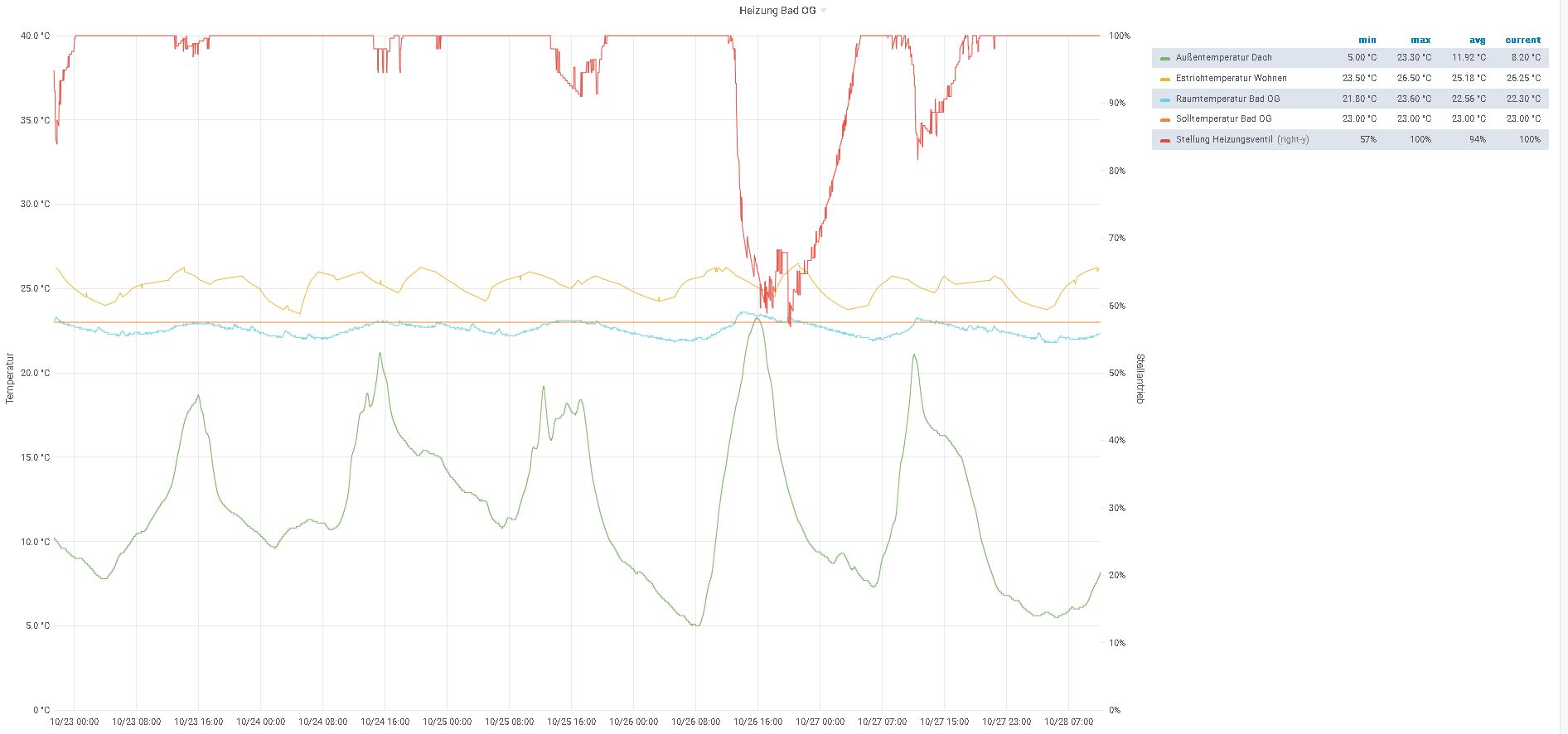

Das folgende Diagramm hab ich mir nach dem Einzug ins Eigenheim schnell zusammengeklickt, um die Funktion der Heizung zu überprüfen.

Dargestellt sind die folgenden Signale aus dem Badezimmer:

rot - Stellung des Heizungsventils in % - KNX-Signal des Heizungsaktors (rechte y-Achse)
gelb - Estrichtemperatur - 1wire Sensor im Estrich angeschlossen an TW950
orange - SOLL-Raumtemperatur - Wert eingestellt über die CometVisu
blau - IST-Raumtemperatur - KNX-Signals gemessen am Lichtschalter
grün - Außentemperatur - KNX Signal der Wetterstation auf dem Dach


Damit konnte ich schnell nachvollziehen, ob der Heizungsregler auch auf meine Soll-Vorgabe aus der Visu reagiert und ob er z.B. die Außentemperatur ausregelt.

Gruß,
Stefan
TW950q ID:313, VPN offen, Reboot nach Rücksprache

Ersteller
StefanW
Elaborated Networks
Reactions:
Beiträge: 7653
Registriert: So Aug 12, 2018 9:27 am
Wohnort: Grafing
Hat sich bedankt: 3786 Mal
Danksagung erhalten: 5232 Mal
Kontaktdaten:

#6

Beitrag von StefanW »

Supi Stefan, danke!!!!

Genau darum geht es. Auch zu zeigen, dass mit wenige Aufwand, interessante und brauchbare Auswertungen entstehen.

Es geht mir nicht um die Super-Dashboards die zwar schön sind, an denen aber jemand eine Woche optimiert hat.

Das Problem mit all den geposteten Hochglanz Visus ist, dass deren Autoren durchaus verschweigen, dass sie von Beruf Grafik-Designer sind und mehrere Monate dran gesessen haben. Otto-Normaluser sieht das und will nun auch so eine Visu haben...

Es ist der Welt und den anderen USern viel mehr gefallen getan, was mit geringem bis moderatem Aufwand zu erreichen ist und das man durchaus damit was anfangen kann, weil genau das im Timberwolf Server mit Zeitserie / Logging und Grafana einfach zu lösen ist.

lg

Stefan
Stefan Werner
Product Owner für Timberwolf Server, 1-Wire und BlitzART der Elaborated Networks GmbH
Bitte immer zuerst im WIKI / Handbuch lesen. Support nur über dieses Forum. Keine PN.
Link zu Impressum und Datenschutzerklärung oben

FabKNX
Reactions:
Beiträge: 414
Registriert: Mi Aug 15, 2018 7:50 pm
Wohnort: LK Heilbronn
Hat sich bedankt: 553 Mal
Danksagung erhalten: 214 Mal

#7

Beitrag von FabKNX »

Na mit einfachen grafana Dashboards kann ich auch dienen:


Hier die Übersicht über meine Heizungsverteiler in EG und OG und 3 Temperaturen aus dem Keller bzw. Aussen.
Im gleichen Stil habe ich auch Übersichten für abs. Feuchtte und rel. Luftfeuchtigkeit.


Hier eine Übersicht von Außen die Zeit die Temperatur und den Füllstand in der Zisterne. (Bild hab ich gerade gemacht. So kann man ratz fatz nach Events vergangener Zeit suchen)

Hier mein Traum:
https://support.actiontiles.com/s/attac ... 87443b.jpg


Vg
Fabian
VG Fabian
TW2500
timberwolf138, VPN offen, Reboot jederzeit
follow me on Instagram: https://www.instagram.com/meinsommer_diy/

jockel
Reactions:
Beiträge: 413
Registriert: Mo Aug 13, 2018 6:31 pm
Hat sich bedankt: 163 Mal
Danksagung erhalten: 143 Mal

#8

Beitrag von jockel »

Quick & Dirty ist das bei mir alles. Ich hätte gerne die Zeit und vor allem auch das grafische Talent, das mal richtig schön zu machen, die Hoffnung stirbt ja bekanntlich zuletzt...

Hier noch ein paar Daten meiner Heizung:

Oben zunächst Werte die aus der Heizung ausgelesen werden (auch wieder openHAB mit dem KM200 Binding), darunter 1-Wire Sensoren die ich an Vorlauf und Rücklauf angelegt habe (hängen am Timberwolf). Da ich eine hydraulische Weiche verbaut habe, je ein Satz Sensoren am "kleinen" und "großen" Kreislauf.

Zuletzt der Tagesverbrauch an Gas, ausgewertet per KNX Impulszähler.
Zuletzt geändert von Robert_Mini am Fr Nov 22, 2019 7:25 am, insgesamt 1-mal geändert.
TWS 2500 ID: 145 + 1x TP-UART + 2x DS9490R, VPN geschlossen, Reboot nach Absprache / wiregate198 (im Ruhestand)

Dragonos2000
Reactions:
Beiträge: 2016
Registriert: So Aug 12, 2018 1:38 pm
Wohnort: Karlsruher Raum
Hat sich bedankt: 449 Mal
Danksagung erhalten: 835 Mal

#9

Beitrag von Dragonos2000 »

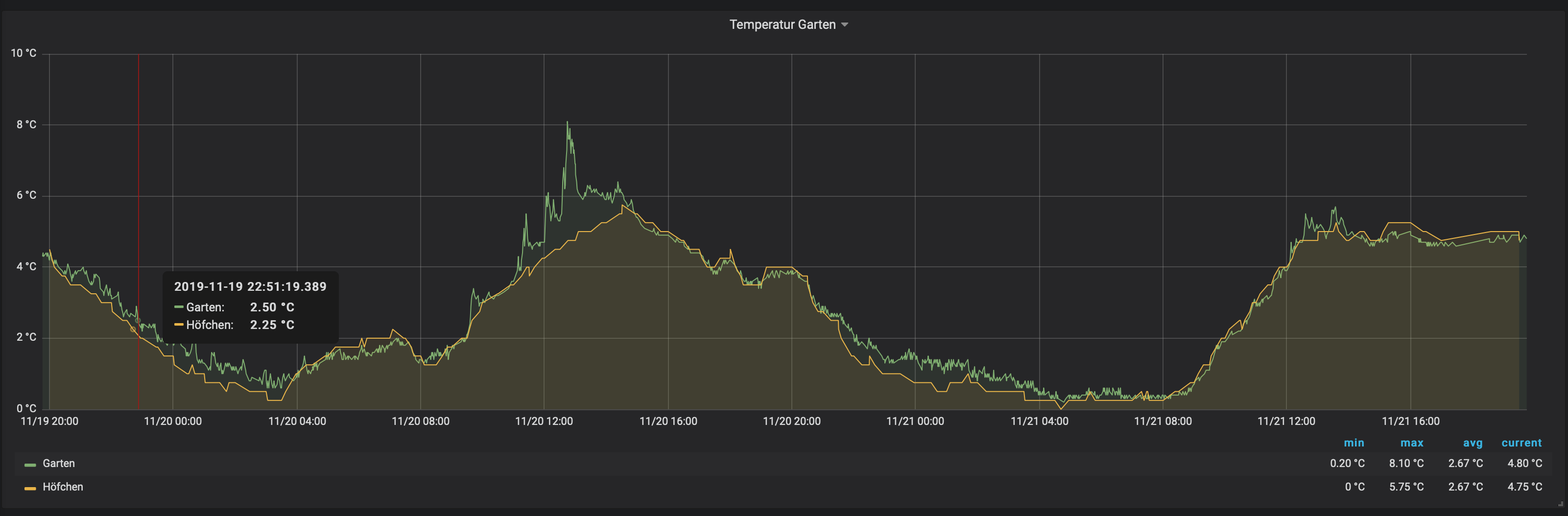

In der Dämmung einer Außenwand (von innen gedämmt) habe ich 2 Fühler versenkt, deren Werte ich hier überwache. War recht schnell zusammengeklickt: Die Direktlinks vom TWS und dann nur noch ein bisschen nachgearbeitet.
Lg
Jochen
____________________________________________________________
TW 2600 #188
VPN offen, Zugriff jederzeit, Experimente jederzeit, Reboot jederzeit

Dragonos2000
Reactions:
Beiträge: 2016
Registriert: So Aug 12, 2018 1:38 pm
Wohnort: Karlsruher Raum
Hat sich bedankt: 449 Mal
Danksagung erhalten: 835 Mal

#10

Beitrag von Dragonos2000 »

Dieses Panel hatte ich mir mal während der Entwicklung des Rolladenbausteins zusammengebastelt, um die Positionen abhängig von den Helligkeitswerten zu sehen und die Verzögerungszeiten zu optimieren. Die rote Linie unten zeigt an, wann der Hitzeschutz ausgelöst wurde.

Oben sieht das vielleicht etwas verwirrend aus, aber bei Bedarf lassen sich ja schnell einzelne Rolladen zur Darstellung auswählen...
Zuletzt geändert von Dragonos2000 am Do Nov 21, 2019 11:22 pm, insgesamt 1-mal geändert.
Lg
Jochen
____________________________________________________________
TW 2600 #188
VPN offen, Zugriff jederzeit, Experimente jederzeit, Reboot jederzeit
