[TIPP] MODBUS PROFIL: R4DCB08 Wandler 8-fach 1-Wire DS18B20 zu Modbus RTU

[ms20de]

Hallo Zusammen,

ich muss an einem Ort an dem nur Verkabelung für Modbus RTU vorhanden ist mehrere Temperaturen messen und aufzeichnen. Eine 1-Wire Kabelverbindung zum Busmaster am Timberwolf Server ist baulich nicht machbar, ebenfalls ist Netzwerk oder WLAN schwierig.

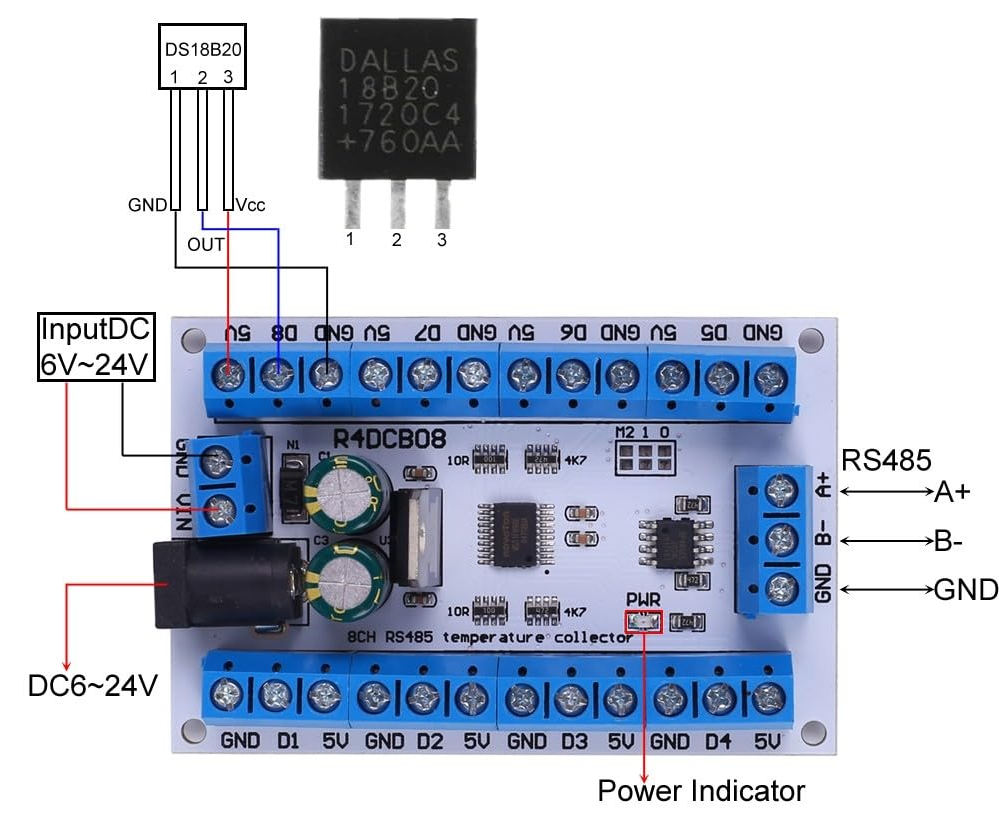

Ich habe eine Produkt entdeckt mit dem man acht 1-Wire Temperatur Sensoren auf Modbus bringen kann. An jedem Kanal kann nur ein Sensor angeschlossen werden, nicht mehrere Sensoren gleichzeitig am Bus wie es am Busmaster des Timberwolf Servers möglich ist.

Vielleicht ist der Wandler auch interessant für jemanden, welcher für eine Temperatur-Messung eine größere Distanz überbrücken muss was ja mit Modbus RTU möglich ist.



Ich habe es mit den Sensoren aus dem ElabNET Shop und einem 12V Netzteil getestet.
https://shop.elabnet.de/1-wire/montage/ ... n_746_1831

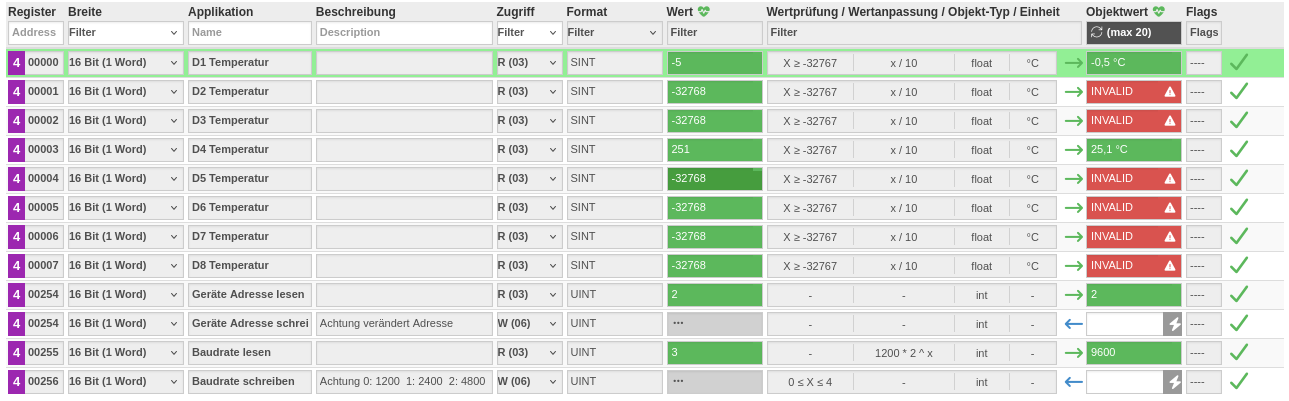

Die Doku ist etwas schwer zu finden, deswegen habe ich gleich mal ein Modbus-Profil erstellt, welches ihr auch nutzen könnt.
Negative Temperaturen sollten auch klappen, wenn kein Sensor erkannt wird springt die Wertprüfungen an.

• Webseite des Herstellers https://485io.com/temperature-and-humid ... p-761.html
• Bestellung über Amazon (dort habe ich es gekauft) https://www.amazon.de/dp/B09H6LCFFP
• Modbus Profil für dem Timberwolf Server
  modbus-timberwolf-product-1433-1.json

"Der Schöpfer dieses Modbus Geräte Profiles überträgt die Nutzungsrechte gemäß der TOLL ("Timberwolf Open Logikblock License") die unter https://wrgt.news/TOLL zum Download zur Verfügung steht."

Viele Grüße,
Matthias

[gbglace]

Auch eine interessante Komponente.

Wie ist die vorhandene RTU-Verdrahtung? Ist das ein bestehender Modbus-Bus auf der Leitung und es wird da nun ein weiterer Teilnehmer eingebunden oder bezieht sich das auf die Art der Verdrahtung an sich?

Mit zwei freien Adern für eine KNX-TP Datenverbindung wäre auch jenes hier eine Alternative:
https://openknx.atlassian.net/wiki/spac ... re+Gateway

[ms20de]

Wie ist die vorhandene RTU-Verdrahtung?

Hatte nicht mit Tipps gerechnet
Es ist schon ein Modbus Energie (Strom) Zähler in dem Raum, der 1-Wire Wandler kommt mit anderer ID an den selben Bus.

Bei zwei freien Adern hätte auch 1-Wire parasitär machen können, aber zwei Bussysteme im selben Kabel würde ich lieber vermeiden.

Viele Grüße,
Matthias
