es gibt viele Verbesserungen am Timberwolf Logik System. Wir haben den Logik Katalog nun in V3 und stellen damit 103 Logik Module per Klick bereit.
Zu den vier Neuheiten gehören diese beiden Module:
ZWEI neue Logik Module für Verschlussüberwachung

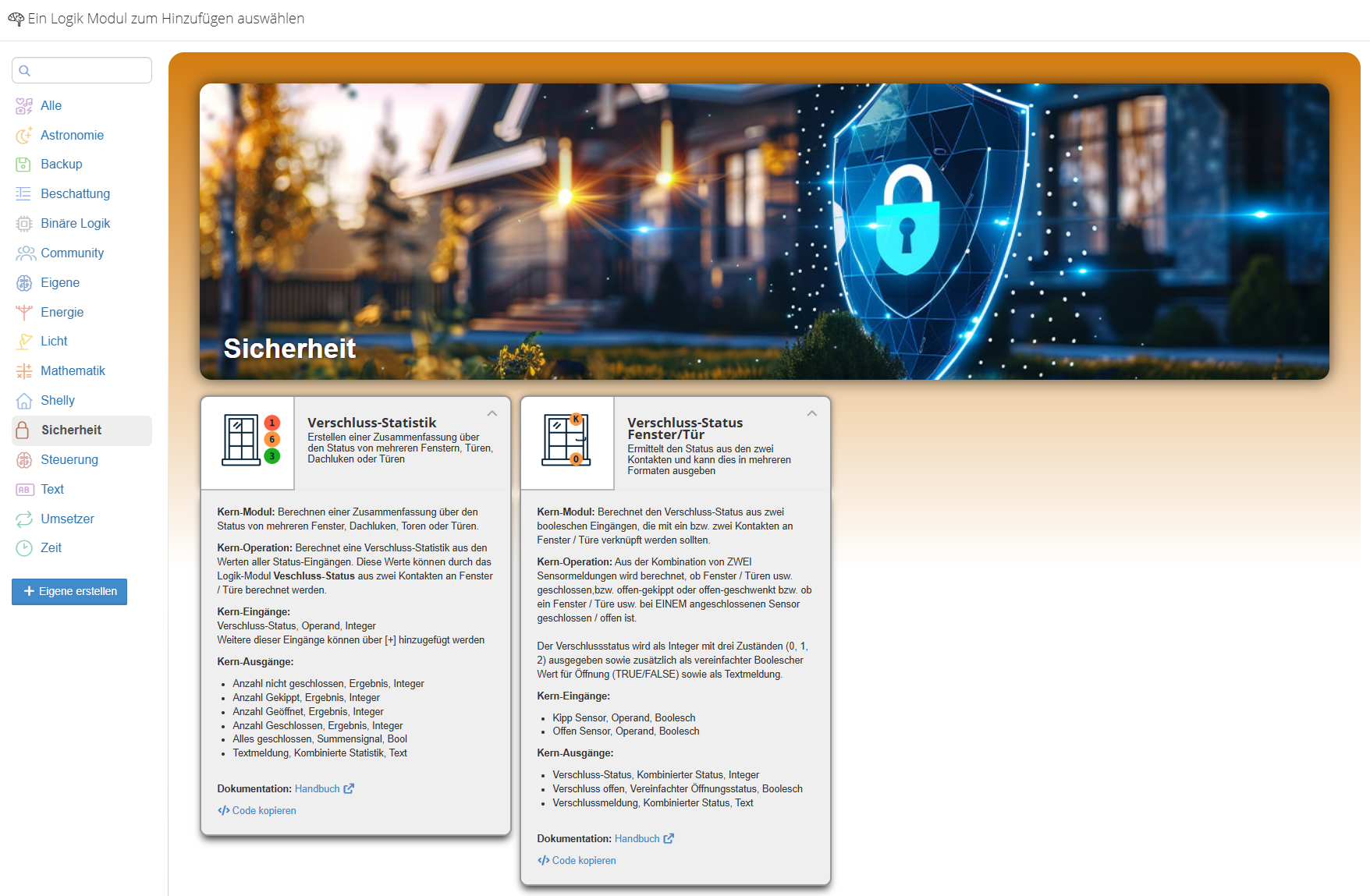

Logik-Modul Verschlussüberwachung
Aus der Kombination von ZWEI Sensormeldungen wird berechnet, ob Fenster / Türen usw. geschlossen, bzw. offen-gekippt oder offen-geschwenkt sind bzw. ob ein Fenster / eine Tür usw. bei EINEM angeschlossenen Sensor geschlossen oder offen ist.
Der Verschlussstatus wird über drei Ausgänge ausgegeben:
1. Als Integer mit drei Zuständen (0, 1, 2)
2. Als vereinfachter boolescher Wert für Öffnung (TRUE/FALSE)
3. Sowie als Textmeldung.
Logik-Modul Verschluss-Statistik
Berechnet eine Verschluss-Statistik aus den Werten aller Status-Eingänge. Diese Werte können durch das Logik-Modul Veschluss-Status aus zwei Kontakten an Fenstern / Türen berechnet und als dreiwertiger Integer übergeben werden (wobei auch boolesche Werte als Eingang möglich sind)
Es können beliebig viele solcher Eingänge über [+] hinzugefügt werden
Die Ausgänge:
1. Anzahl nicht geschlossen, Ergebnis, Integer
2. Anzahl gekippt, Ergebnis, Integer
3. Anzahl geöffnet, Ergebnis, Integer
4. Anzahl geschlossen, Ergebnis, Integer
5. Alles geschlossen, Summensignal, Bool
6. Textmeldung, kmbinierte Statistik, Text
Einsatzbereiche
Fenster, die entweder mit einem Sensor (für Öffnen) oder mit zwei Sensoren für Öffnen und Kippen ausgestattet sind.
Üblicherweise werden die folgenden Varianten verbaut:
1. Überwachung der Verschlusszapfen. Damit wird von den Sensoren nicht gemessen, ob ein Fenster offen oder gekippt ist, sondern ob die Verschlusszapfen durch Griff so gestellt sind, dass ein Öffnen (im Sinne von Schwenken) oder ein Kippen möglich ist (auch wenn das Fenster angelehnt ist)
2. Überwachung der Fensterposition auf tatsächlich geöffnet (im Sinne von Schwenken) oder tatsächlich gekippt ist.
3. Türgriffüberwachung
4. Es gibt auch Varianten, bei denen
Ob die Signale des Fensters / der Türe in Verbindung mit diesen Logik Modulen funktionieren, bitte testen. Polarität kann durch Invertierung der Eingänge angepasst werden.
Beschreibung im Wiki
https://elabnet.atlassian.net/wiki/spac ... 3512238081
https://elabnet.atlassian.net/wiki/spac ... 3511582721
Verfügbarkeit
Diese beiden neuen Logikmodule stehen seit 15. Dez. 2025 mit der Insider Preview 4 zur Version 4.8 im Insider Club zur Verfügung.[/b]
Release Notes zur IP4: https://elabnet.atlassian.net/wiki/x/AYA60w
lg
Stefan
