[Frage] [V4.0 IP3] Benötige Hilfestellung für Elsner Wetterstation 30146 P03/3 via Modbus

[tomknocke]

Hallo,

hat jemand von euch die Elsner - 30146 P03/3-Modbus bereits erfolgreich an den TW angebunden?

Ich habe mich daran versucht, aber bisher läuft es nicht so gut. Es erhalte immer nur für Register 0 passende Werte (Temperatur) aber danach kommen nur komische Werte zurück.

Vielleicht hatte da jemand von euch schon mehr Erfolg?

Die Wetterstation ist nicht direkt angebunden (RTU), sondern über TCP. Daher konnte ich auch über andere Tools die Station abfragen.
Wenn ich alle Register auf einmal abfrage (also gibt mir alle Register von 0 an) erhalte super Werte für alle Register. Aber wenn ich ein Register abfrage sieht es anders aus. Register 0 allein funktioniert. Aber ab 1 nicht mehr. Das passt zu meinem Problem im TW.

Vermutlich mache ich da etwas grundliegendes falsch.

Im Moment Route ich die Werte über MQTT an den TW (über das RTU/TCP Gateway). Geht auch, aber direkt über das Modbus IF wäre mir lieber.

VG Tom

[StefanW]

Hallo Tom,

ich kann das nicht ganz nachvollziehen.

Laut Unterlagen von Elsner (bitte künftig einfach die Bedienungsanleitung hier posten, das ist erlaubt, da Bedienungsanleitungen in aller Regel keinen Urheberrechtsschutz genießen und wir müssen nicht erst danach googeln) hat diese Wetterstation nur ein RS-485 Schnittstelle für Modbus RTU? Du schreibst, sie wäre über TCP angebunden? Magst Du uns hier bitte erhellen?

Screenshots von der fehlgelaufenen Abfrage aus dem Profileditor wären hilfreich, genauso von den Einstellungen des Interfaces.

lg

Stefan

[tomknocke]

Hallo Stefan,

bei der Bedienungsanleitung hatte ich tatsächlich Bedenken wegen Urheberrecht. Also kein Problem. Gut zu wissen.

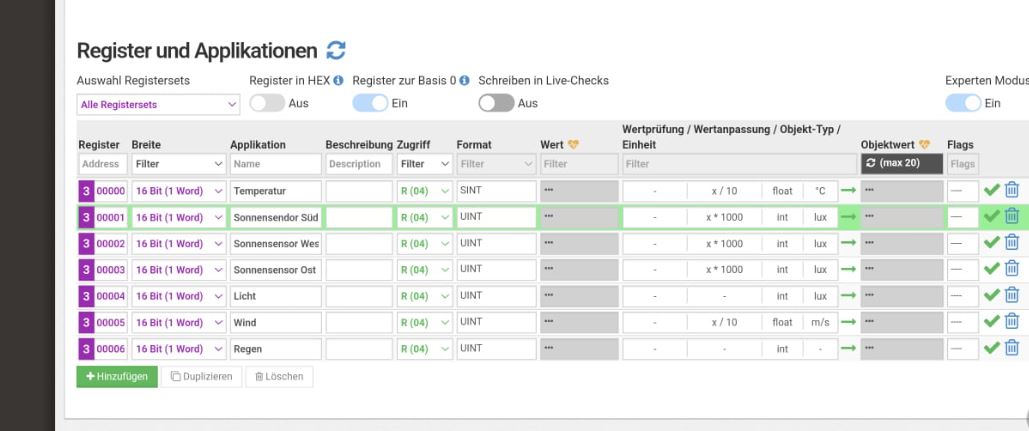

Hier das Profil (Regen ist ein Doppelwert, hab daher zum Testen erstmal als Unit konfiguriert)




Und hier die Werte. Temperatur passt, sonst nichts.



Wenn ich eine Abfrage von 10 Registern ab 0 starte, erhalte ich einen String mit brauchbaren Werten:({"DeviceAddress":2,"FunctionCode":4,"StartAddress":0,"Length":25,"Count":10,"Values":[173,60,29,93,999,7,0,0,0,0]}}

Die Wetterstation ist Modbus RTU und hängt an einer TCP Bridge (Tasmota auf ESP32). Die Station ist ID2. Es gibt auch einen Temp/Feuchte Fühler mit ID01. Der lässt sich im TW ohne Probleme auslesen (alle Register). Die Schnittstelleneinstellungen beider Modbus Teilnehmer sind gleich eingestellt. Direkt in Tasmota kann ich auch alle Werte der Wetterdstation abfragen. Allerdings scheitert auch Tasmota daran ein bestimmtes Register abzufragen. Auch in Tasmota erhalte ich dann die indentischen/falschen Werte.

VG Tom

[Mibr85]

Bitte beim Bildupload immer den IMG link kopieren und einfügen, dann sieht Mann die Bilder direkt und muss nicht erst den link anflicken.

[blaubaerli]

Hallo Tom,

du hast ja einen TWS 3500. Der hat meines Wissens doch auch eine interne RTU-Schnittstelle.

Gibt es eine Möglichkeit, die Wetterstation zunächst nativ über RTU zu testen, um hier die TCP-Bridge als zusätzlich Komponente mal auszuschließen. Also Step by Step...

Was sagt der Busmonitor des TWS?

Beste Grüße
Jens

[tomknocke]

Hallo,

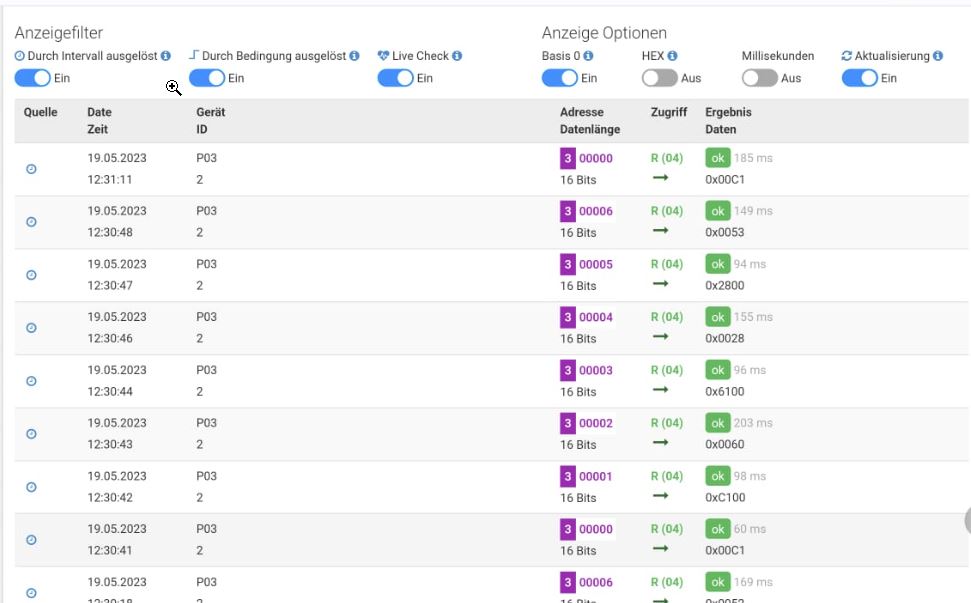

hier ist ein Auszug aus dem Busmonitor (direkt zu sehen, ich lerne dazu...):



Die Hexwerte passen zu den "falschen" Werten.

An der RTU Schnittstelle vom TW hängt bereits die Lüftungsanlage.
Ich habe TCP gewählt um den Standort der Wetterstation frei wählen zu können. Eine direkte Verkabelung ist etwas schwierig.
Bisher habe ich es gescheut das alles abzubauen und die Wetterstation zum Testen direkt anzuhängen.

Da Tasmota bei direkten Abfragen ebenfalls diese Werte erhält, liegt es nicht an der Übertragung zum TW.
Da läuft was anderes schief. Bleibt für mich komisch. Register 0 ist Top, der Rest Flop. Und eine Abfrage ab Register 0 für alle Register läuft.
Ich denke es gibt da noch etwas bei der Abfrage eines Registers was schief läuft, bzw. falsch eingestellt ist.

Gibt es Modbus Geräte die keine direkte Abfrage eines bestimmten Registers unterstützen (kann ich mir zwar nicht vorstellen, wirkt nur so)?

VG Tom

[gbglace]

Da Tasmota bei direkten Abfragen ebenfalls diese Werte erhält, liegt es nicht an der Übertragung zum TW.
Da läuft was anderes schief.

Ahh das kam aus den anderen Beiträgen so noch nicht heraus, das auch auf den anderen Wegen das Ding abzufragen da bisher nur das Sammelregister was antwortet.

Dann würde ich aber wirklich, wenn auch nur temporär, mal den TWS per RTU direkt mit der WS koppeln, um eben sicherzugehen das da nix an anderen Geräten auf der Strecke reinstört.

[tomknocke]

Hallo,

ich habe noch etwas weiter probiert und es nun hinbekommen.

Die Wetterstation scheint (zumindest in meinem Fall) sich nicht wie im Handbuch zu verhalten.
Die gesuchten Werten liegen auf anderen Registernummern.

Ich habe mal eine gegenüberstellung gemacht. Rot zeigt das Register unter dem ich die Werte erhalte.



Mit den abweichenden Registernr. erhalte ich nun auch die korrekten Werte. (Identisch mit dem Abruf aller Werte auf einmal).

Bei Interesse teile ich gerne noch Profil mit diesen Einstellungen. Den Ärger muss ja niemand noch mal durchmachen.

Vielen Dank an alle, und einen guten Start in die Woche.

VG Tom

[StefanW]

Hallo Tom,

danke, dass ist schon krass. Elsner ist eigentlich ein deutsches Unternehmen mit gutem Ruf? Ich bin erstaunt, dass es so eine Diskrepanz zwischen Handbuch und Realität gibt.

Womöglich mal den Support mit den Findings informieren, damit Elsner das korrigiert.

Die Nutzer hier würden sich über das Profil sicherlich freuen

lg

Stefan

[mclb]

Hallo Tom,

vielleicht ist das Zufall, aber so wie ich das sehe ist zwischen den Registeradressen im Handbuch und den von dir ermittelten immer eine 0 am Ende Unterschied, wenn man sich die Registeradresse in Binärschreibweise aufschreibt. Vielleicht ist da ja irgendwas daneben, keine Ahnung ob man das beeinflussen kann.

LG
Marcus
