[Problem] 1-Wire Busprobleme: Koppler400 meldet Kurzschluss und seltsame Temperaturwerte auf Bus [ElabNET-SSC #46980]

[sirtobiiv]

Hallo zusammen,

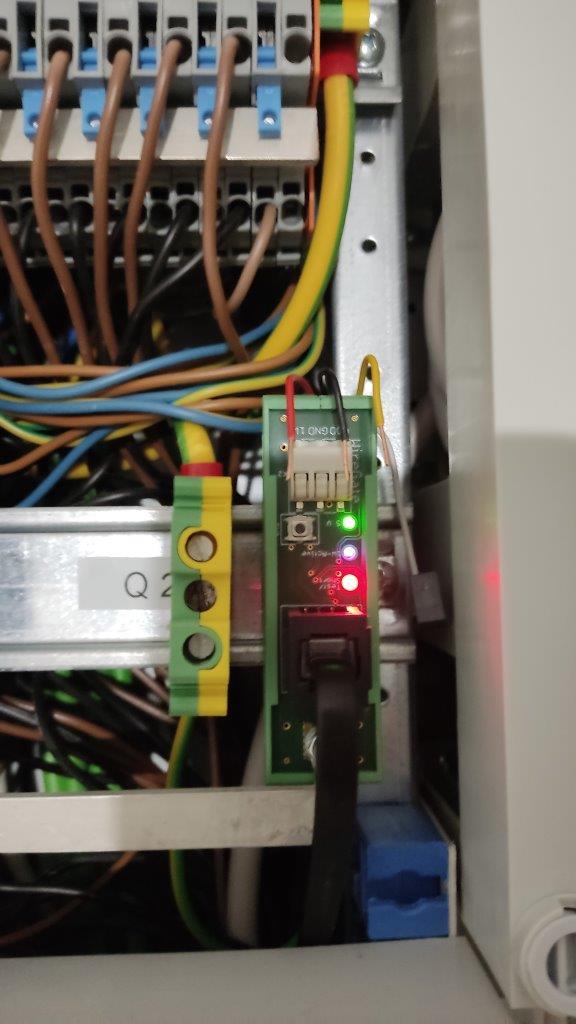

Ich habe, nachdem meine Wiregate/1-wire Installation nun knapp 6 Jahre fehlerfrei lief seit einem Neustart des Wiregates seltsame Phänomene. Nachdem ich den Eindruck hatte, dass meine Feuchtesensoren seltsame Werte liefern habe ich mal in den Schaltschrank geschaut und festgestellt, dass der Wiregate Koppler 400 Überlast meldet (LED dauerhaft rot - flackert nicht). Ich solle meine Verkabelung prüfen. Kann mir aber kaum vorstellen, dass sich an der Verkabelung nach 6 Jahren plötzlich ein Kurzschluss entsteht?
In der Wiregate-Oberfläche schien fast alles normal. Nur einige Sensoren blinkten ab und zu rot auf, was auf Verbindungsprobleme hindeutet.

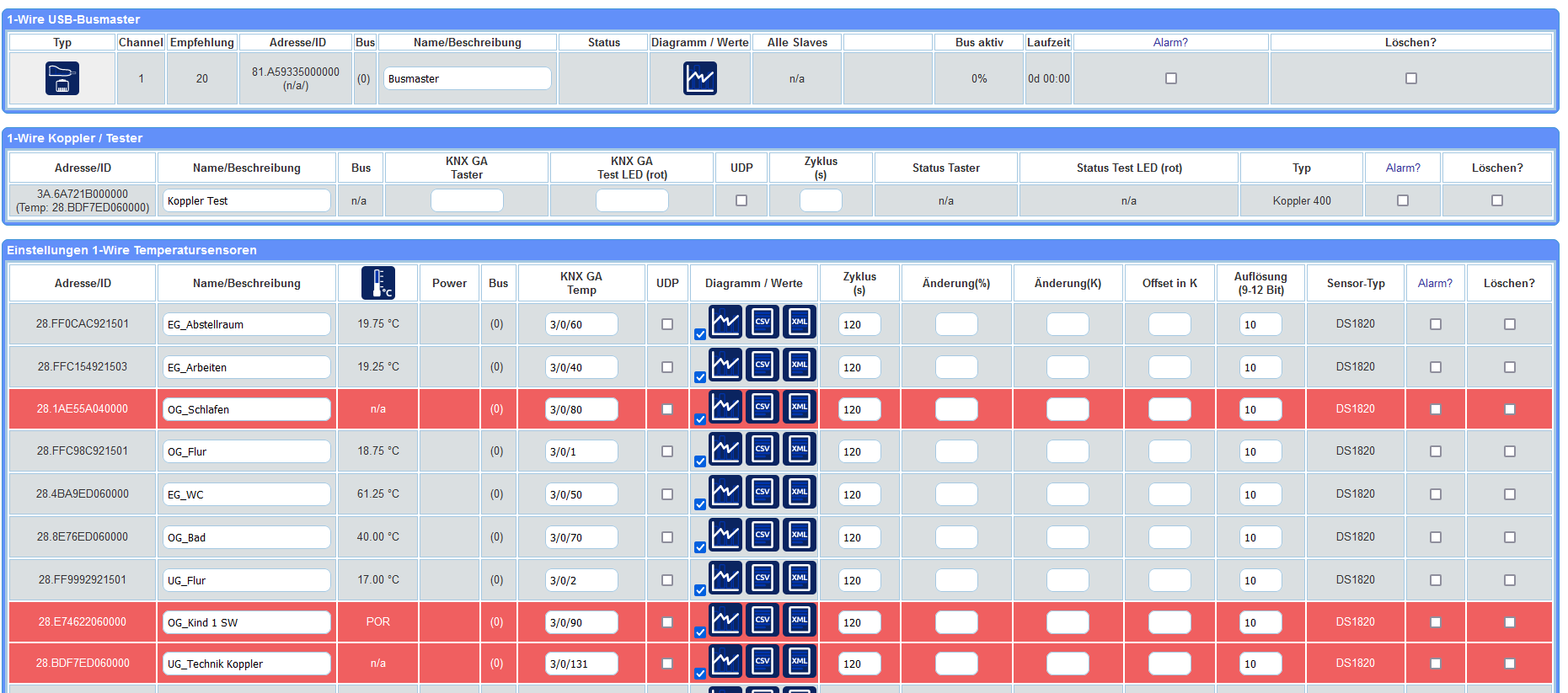

Habe den 1-Wire USB-Busmaster neu gestartet (aus und eingesteckt) und seither haben sich die Probleme potenziert. Siehe Screenshots.
Der Busmaster zeigt keine Fehler an und auch keine Anzahl angeschlossene Slaves. Außerdem melden einige Temperatursensoren nun Werte zwischen 40 und 140°C. Z.B. auch der Buskoppler 400.

Habe dann alles nach dem ersten Temperatursensor abgesteckt (UG_Abstellraum) und es ergibt sich folgendes Bild. Busmaster rot hinterlegt, Koppler laut Oberfläche i.O. aber LED leuchtet immer noch dauerhaft rot und Temperatur völlig unrealistisch. Erster Temperatursensor schickt korrekte Werte.


Nächster Versuch: Alles vom Busmaster abgeklemmt. USB-Busmaster zeigt dann grün und alles i.O.

Jetzt bin ich sehr ratlos, wo denn das Problem liegen könnte. Ich tippe am ehesten auf den Buskoppler 400? Wie kann ich das Problem weiter eingrenzen? Könnte auch der Busmaster sein oder das Kabel hat einen Macken?

[sirtobiiv]

Sollte ich mich dafür entscheiden, einen Busmaster Professional zu erwerben, ist mir nicht klar, ob dieser den USB-Busmaster und den Koppler 400 ersetzt oder nur den Busmaster?

Nachtrag, so sieht es aus, wenn alles abgeklemmt ist (auch Koppler vom Busmaster getrennt).

[sirtobiiv]

Nachtrag: alle einfachen Temperatursensoren senden korrekte Werte.
Alle kombinierten 1-wire Sensoren (Temp/Hum sowie Temp/IOs) senden deutlich erhöhte Temperaturwerte. Vielleicht hilft das den Fehler einzugrenzen?

Topologie: Linie mit allen drei Leitungen angeschlossen (VCC, GND, 1-wire). Ich betreibe keine Sensoren parasitär. die 5V kommen ebenfalls vom USB-Busmaster. Habe keine separate/zusätzliche 5V Versorgung.

[StefanW]

Hi,

Es muss nicht sein, aber es sieht für mich nach einem sterbenden WireGate aus.

Hol Dir einen Stick und werfe die Migration zum Timberwolf Server an, solange das noch geht. Mache Screenshots von IDS und GAs.

Ich glaube nicht, dass es etwas mit dem Bus zu tun hat. Du wirst einen Timberwolf Server kaufen müssen

Lg

Stefan

[sirtobiiv]

Der Busmatser meldet ebenfalls einen Kurzschluss (rote LED leuchtet dauerhaft), auch, wenn der BUS abgeklemmt ist. Siehe Bild.

[sirtobiiv]

Hi,

Es muss nicht sein, aber es sieht für mich nach einem sterbenden WireGate aus.

Hol Dir einen Stick und werfe die Migration zum Timberwolf Server an, solange das noch geht. Mache Screenshots von IDS und GAs.

Ich glaube nicht, dass es etwas mit dem Bus zu tun hat. Du wirst einen Timberwolf Server kaufen müssen

Lg

Stefan

Danke. Eine Sicherung werde ich machen und die Migration vorbereiten.

Wie kann ich denn herausfinden, ob der 1-wire Bus prinzipiell funktionieren würde? Kann man den USB-Busmaster auch irgendwie an einen Laptop anschließen? Gibt es dafür passende Software?
Bevor ich in einen Timberwolfserver investiere, würde ich schon gerne das Problem kennen.

[Robert_Mini]

Könnte auch ein defekter (blauer) Busmaster sein. Gerade nach Gewittern sind bei mir (vor Einbau der Blitzart-Module) immer mal wieder welche gestorben.

Du kannst am Koppler einen einzelnen T-Sensor anschließen, wenn das auch nicht geht muss der Fehler am WG oder Busmaster liegen.

Update machen und Export zur Migration starten würde ich aber an deiner Stelle in jedem Fall!!

Lg
Robert

[sirtobiiv]

Weitere Messungen haben ergeben, dass es einen Kurzschluss zwischen der 1-wire und VCC 5V-Leitung gibt. Der Kurzschluss ist vor dem Koppler 400 und definitiv nicht in der Verkabelung. Leider komme ich beim Busmaster nicht vernünftig mit den Messpitzen hin, um das Kabel auszuschließen. Ich messe auch nur ca. 3V auf VCC, was erklären würde, warum vor allem die komplexeren Sensoren keine vernünftigen Werte liefern???
Warte nun gespannt auf einen Ersatzbusmaster.

[Robert_Mini]

Danke für den Zwischenstand. Bitte um Rückmeldung, wenn du mit einem neuen Busmaster getestet hast, könnte auch für andere hilfreich sein - Danke!

lg Robert

[sirtobiiv]

Ich habe inzwischen gute und schlechte Nachrichten.

Die gute Nachricht: Verkabelung und Wiregate kann ich ausschließen - ebenso den Busmaster. Das Wiregate zeigt keinerlei Fehler in der Konsole an.
Ein neuer Busmaster an einem Raspberry Pi mit OWFS liefert die identischen seltsamen Werte wie das Wiregate. Bereits der Koppler 400 misst 127°C im Schaltschrank als einziger Busteilnehmer (mit neuem und altem Busmaster and Wiregate wie RasPi)

Die schlechte Nachricht: Ich sitze immer noch in einem Haus, wo die Heizung in manchen Räumen seltsame Dinge tut und der Fehler ist nicht gefunden. Es bleiben als Fehlerursache nur noch der Koppler 400 und das Kabel übrig.

Das Kabel schließe ich aus, da ich inzwischen eine Aderbelegung gefunden habe und VCC und 1-wire nicht nebeneinander liegen. Heute sollte zum Test aber noch ein Ersatzkabel eintreffen.

Welche Alternativen zum Koppler 400 gibt es? Kann hier auch der noch verfügbare Koppler 200 eingesetzt werden?

Leider habe ich nun zwei USB-Busmaster. Die Fa. Elabnet hat es leider verpasst mir zum Test einen Busmaster Professional anzubieten - ansonsten hätten sie jetzt einen an mich verkauft und ich mein Problem vermutlich schon gelöst.
