[Frage] Ventilaktor- und Bodenfeuchte-Platine auf Hutschiene?

[starwarsfan]

Hallo miteinander

Nur mal kurz OT was ist in Filzbach in der Schweiz ?

Guckst Du hier.

[bodo]

Hoi

Diese Woche findet der KNX Stammtisch Schweiz im Sportzentrum Kerenzersberg im Rahmen einer Führung statt.
Das Projekt wird im Endausbau 45 IP-Linien und ca. 2500 KNX Geräte besitzen.
Anmeldung hier: Anmeldung

[Bancoras]

Ich muss den Thread mal wieder hervor holen...

@starwarsfan (nein, ich stalke dich nicht)
Wie hast du es mittlerweile bei dir realisiert?

Nächste Woche geht bei mir endlich die Wiederherstellung des Gartens los und im Zuge dessen gibt es auch eine (automatische) Bewässerung.
Die Steuerung der Ventile soll in der Garage verbaut werden und die Ventile etwa 20m entfernt an einer unauffälligen Stelle in der Ventilbox.
Den Trafo sowie den Ventilaktor will ich dabei in eine Spelsberg Dose RK 4/12-L auf Hutschiene bauen. Das Gehäuse habe ich hier nämlich noch liegen...
Das Gehäuse ist zwar leider nicht tief genug für den Trafo, aber da werde ich mir einen passenden Ring für drucken.

Jetzt meine Frage:
Gibt es von jemanden schon Hutschienenhalter für die Aktoren, um diese aufrecht/hochkant auf die Hutschiene zu montieren?
Sonst muss ich da wohl selber kreativ tätig werden...

[martin]

Ich hab dafür die "Delock Hutschienenclip" im Einsatz https://www.delock.de/produkt/65961/merkmale.html
Irgendwo im Forum hat es auch mal Fotos von jemand gegeben.

[starwarsfan]

Hallo und guten Abend

oder besser gesagt, guten Morgen.

@starwarsfan (nein, ich stalke dich nicht)

Wie hast du es mittlerweile bei dir realisiert?

Leider noch gar nicht. Hatten da erstmal noch ein völlig anderes Gartenprojekt. Ich habe zwar viel vorbereitet aber eben leider noch nichts weiter dahingehend fertiggestellt. Jetzt steht erstmal die PV-Anlage auf dem Plan...

[Bancoras]

Ich hab dafür die "Delock Hutschienenclip" im Einsatz

Ja, die habe ich schon gesehen, aber damit liegt der Aktor flach auf der Hutschiene, ich will die u.a. aus Platzgründen aufrecht haben...

Dann werde ich wohl mal selber was konstruieren.

[Bancoras]

Jetzt steht erstmal die PV-Anlage auf dem Plan...

Da bin ich froh, dass wir die Ende 2019 noch aufs Dach bekommen haben.

Ich werde dann mal berichten, wie ich's realisiert habe. Hab nur gerade kein Geld mehr, mir die Ventilaktoren zu bestellen...
Erstmal ab morgen mit Bagger buddeln, Leitungen verlegen und so.

[Bancoras]

So, fast ein Jahr ist rum und endlich konnte ich was ansatzweise fertig stellen.
Sollte das hier zu off-topic sein, entschuldigt bitte.

Kurz zur Vorgeschichte:
Wir haben den Garten mit viel gebagger begradigt, dabei zum Nachbarn hinterm Haus (Stadt, Bau von 1972 mit 550m² Grundstück) etwas stehen gelassen, was das gewünschte Hochbeet meiner Frau geworden ist.
Geworden sind es 5 Bewässerungskreise, wovon erstmal nur der eine für den Rasen hinterm Haus gebraucht wird.

Trafo und Ventilaktor will ich ja in der Spelsberg-Dose RK 4/12-L haben. Dabei ist zum Einen aufgefallen, dass die Dose zu flach für den Trafo ist und es keine Halterung für den Aktor zur Hochkantmontage auf Hutschiene gibt. Also habe ich mal bisschen was am PC gezeichnet und mit dem 3D-Drucker erstellt:

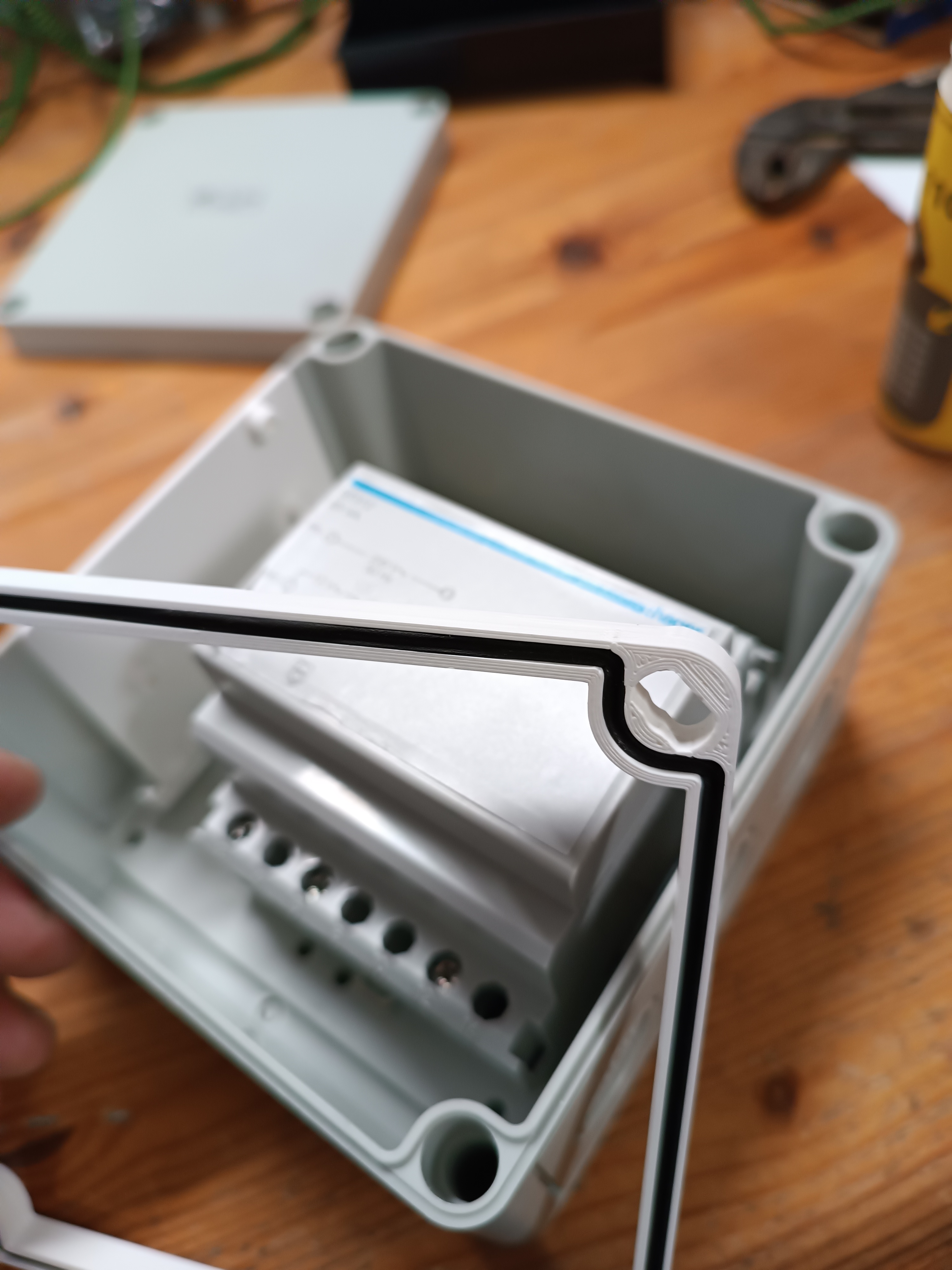

Hier die Erhöhung der Dose:

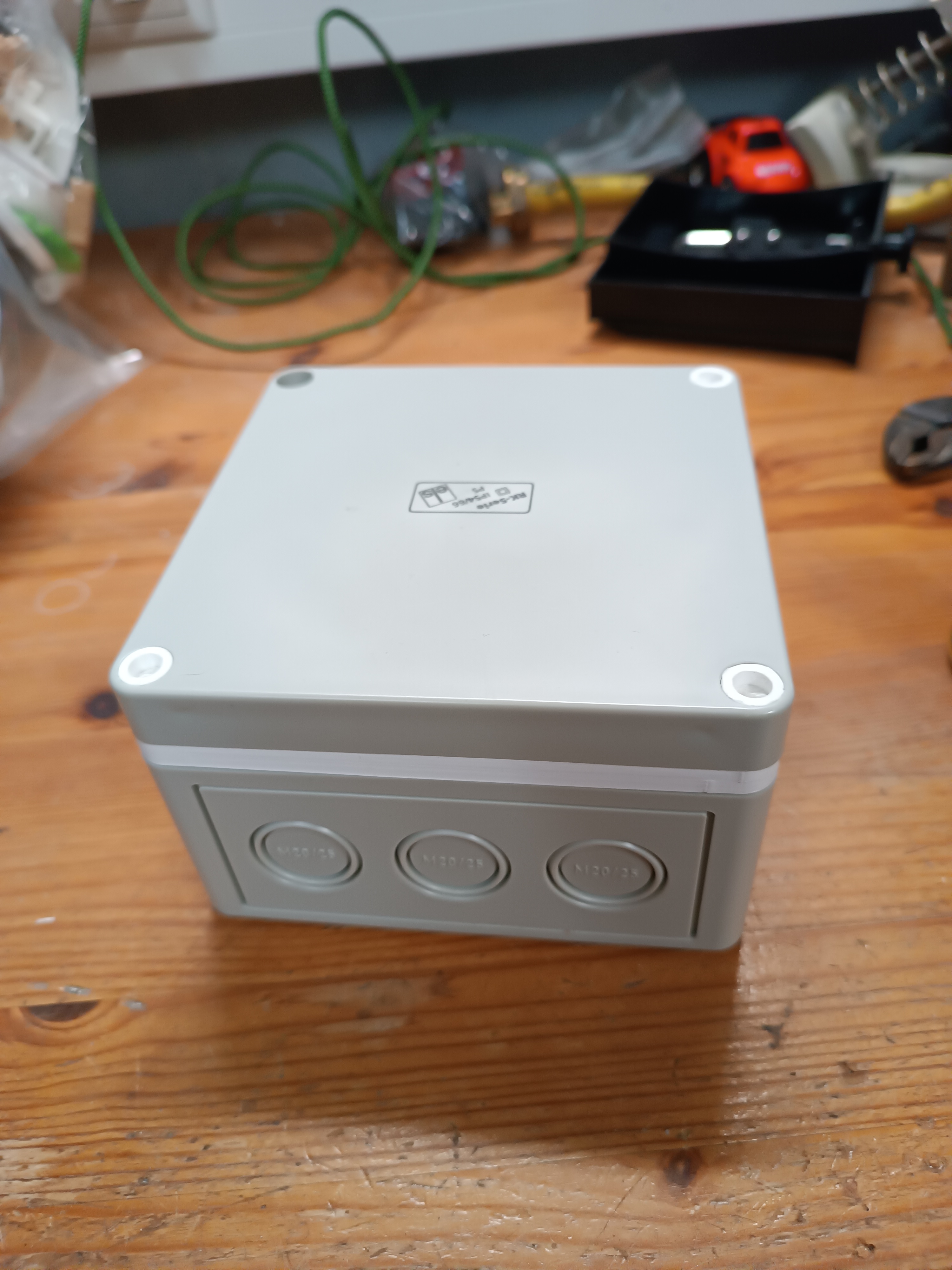

Der Abstandshalter hat natürlich auch eine Gummidichtung bekommen, benutzt wurde hierfür eine 3mm Moosgummi Rundschnur aus der 'Bucht'.

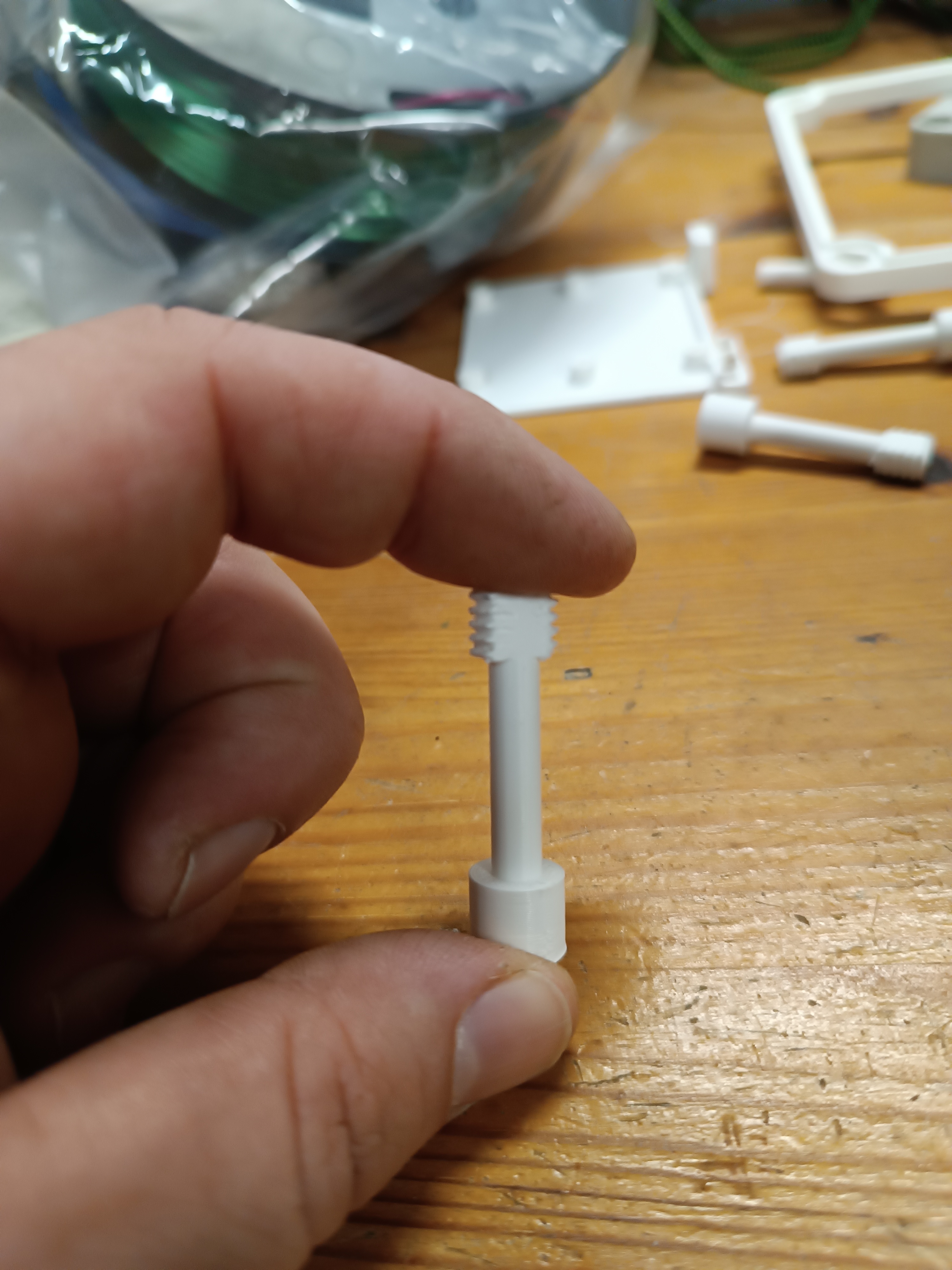

Die Schrauben mussten natürlich auch neu und länger gemacht werden...


Und hier sieht man meine Version des Aktorhalters für die aufrechte Montage auf der Hutschiene.
Allerdings noch nicht getestet, ob das alles so funktioniert und hält, hab den Ventilaktor erst gestern Abend bestellt.

Mit der Hutschienenklemme bin ich z.B. noch nicht zufrieden, da muss ich noch was anderes konstruieren. Ob es sonst passt und wie es dann mit Aktor aussieht poste ich dann bei Zeiten, wenn es fertig ist.


P.S.:
Sollte jemand Interesse an den 3D-Files haben, kann ich die gerne veröffentlichen oder zuschicken, hab es bei Thingiverse auch noch nicht geschafft...

[StefanW]

Hi,

ich empfehle noch ein Entlüftungsventil mit Goretex Membran um die Luftfeuchte "loszuwerden", sonst kannst ein Betauungsproblem bekommen.


PS: Unsere Outdoor-Sensoren haben das alle eingebaut. Es ist DER Trick für lange Haltbarkeit und Vermeidung von Feuchteschäden

lg

Stefan

[Chris M.]

So eine Goretex-Membran ist auch nicht schwer zu integrieren - die gibt es fertig für die vorgesehenen Durchbrüche für die Kabeldurchführung.
