damit Euch die Einrichtung des Jalousie-Widgets einfacher fällt, hier ein Tutorial mit allen Einstellungen für eine Basis-Konfiguration.
Damit solltet Ihr anfangen. Es braucht nur FÜNF Objektverknüpfungen für Kurzfahrt, Langfahrt, Stopp und zwei Rückmeldungen für Behanghöhe und Lamellenposition. Das kann man in wenigen Minuten einrichten.
Los gehts´s
TUTORIAL: Beispielkonfiguration Jalousie-Widget mit Kurz-/Langfahrt
Grundsätzlich hängt die im VISU Editor anzulegende Konfiguration davon ab, welcher Aktor verbaut ist und wie dieser parametrisiert ist. Sie müssen also das Widget an den Aktor (und die Parametrisierung der Wandtaster) anpassen.
Fast alle Jalousieaktoren für KNX unterstützen die Ansteuerung über Kurzfahrt / Langfahrt über zwei Objekte (Bool) und einen Stop-Befehl (Bool). Davon gehen wir in diesem Beispiel aus.
Diese Ansteuerung ist mit fast allen Wandtastern kompatibel und daher bei den meisten so angelegt worde, daher empfehlen wir, mit dieser Konfiguration mit dem Widget zu beginnen.
Ansteuerung über boolesche Objekte Kurzfahrt / Langfahrt
Vorbereitung ETS
- Sehen Sie in der ETS nach, wie Ihr Aktor konfiguriert ist und auf welchen GA was empfangen / gesendet wird
- Für den Start benötigen Sie die GAs für Kurzfahrt und Langfahrt, die GA für Stop sowie zwei GAs für die Positionsrückmeldungen
- Legen Sie im Timberwolf Server für Ihre Jalousie fünf entsprechenden Objekte an und verknüpfen diese mit denselben fünf GA wir im Aktor (für diesen Kanal)
- Programmieren Sie den Timberwolf Server aus der ETS, damit dieser diese fünf neuen Objekte mit GA Verknüpfung kennt
- Optional können Sie das Projekt einlesen, damit Sie im TWS alle Bezeichnungen haben, aber es geht auch ohne Import
Konfiguration Jalousie Widget - Zwei Tasten - Kurz- / Langfahrt

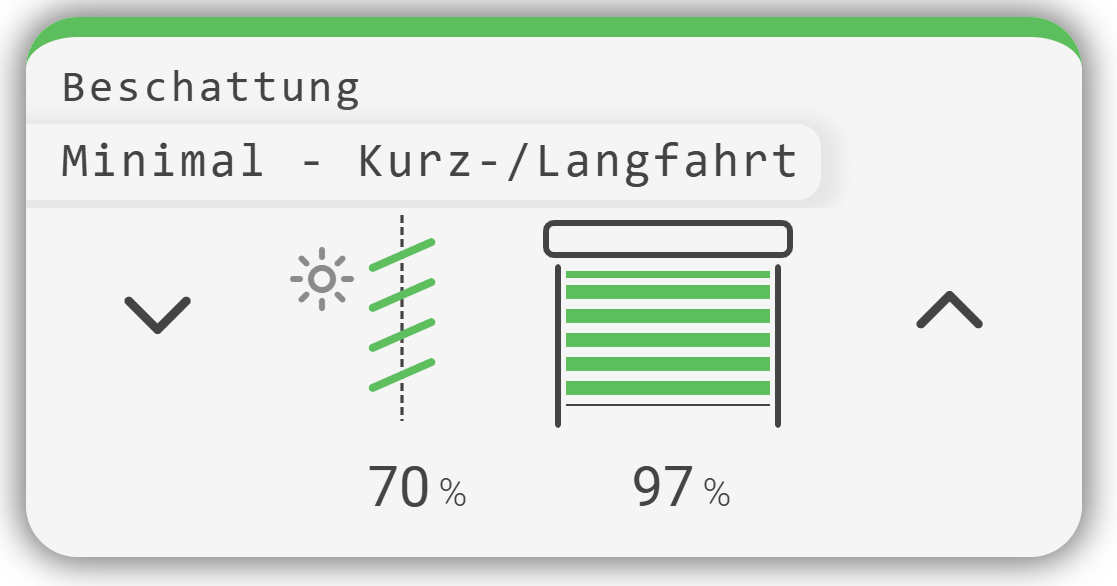

Wir legen eine ganz einfache Konfiguration im VISU Editor an für eine Bedienung mit zwei Tasten in der Kachelansicht.
Klicken Sie einfach diese Beispielkonfig nach. Bei den Verknüpfungen IHRE KNX-Objekte mit den GAs für Ihren Aktor verknüpfen.

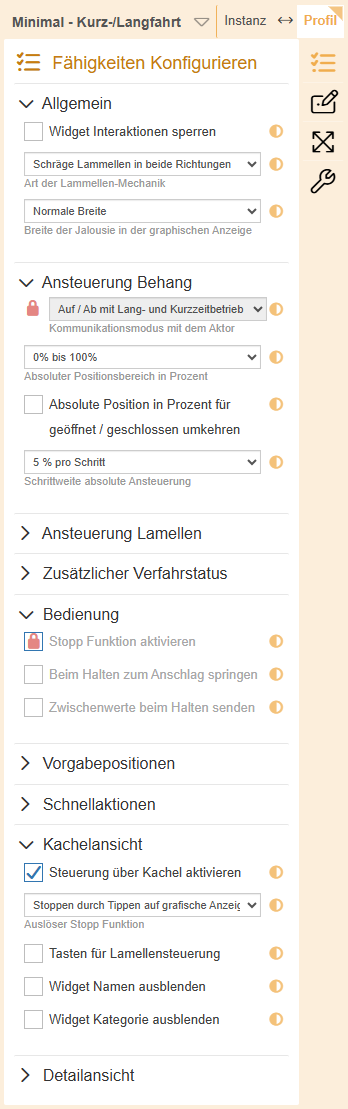

Fähigkeiten konfigurieren:
Bei den nicht aufgeklappten Optionen ist nichts zu konfigurieren bzw. es ist egal.

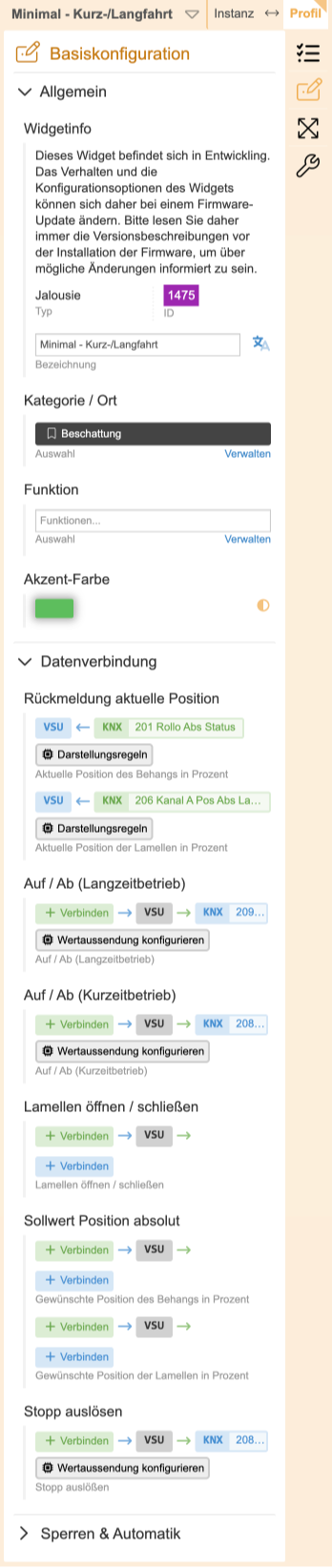

Verknüpfungen konfigurieren:
Hier werden die fünf KNX Objekte verknüpft, die mit den selben GAs verbunden sind, wie von dem Aktorkanal benutzt.
Hinweis: Ggfls. müssen Sie für Ihren Aktor die Richtung umdrehen bzw. boolesche Werte invertieren. Dies können Sie in den Fähigkeiten bzw. in der Wertaussendung konfigurieren.
Mehr ist nicht zu machen. Bekommt man doch hin, oder?
