[Problem] Unterputz Luftfeuchtesensor nach Einbau von Blitzart nur teilweise online

[Schenk]

Hallo Foristen,

dies hat nichts mit dem Update auf V3.1 zu tun.
habe meine 1-Wire Verkabelung nun mit Blitzart geschützt.

Nach der Installation auf 6 Linien habe ich bei einem Luftfeuchtesensor diese Verhalten:



Der Memory Chip wird ausgelesen, die Humidity dagegen geht auf Fehler. Vor dem Einbau der Blitzart funktionierte der Sensor schon seit Wochen.
Es wurde sonst nichts an der Verkabelung geändert.

dies hat nichts mit dem Update auf V3.1 zu tun. Der Fehler ist erst mit dem Blitzarteinbau gekommen.
Jemand eine Idee?

Viele Grüße
Jörg

[gbglace]

Hast ein Foto der neuen oder gar alten sonstigen Klemmsituation im Angebot?

Auch wenn man sonst nichts geändert hat an der Verdrahtung bedeutet dies nicht das es bisher alles korrekt / optimal war und es daher nur einen zusätzlichen Baustein benötigt, um in Teilen Instabilitäten zu erzeugen. Klemmstellen sind relativ sensible Bereiche im 1-wire.

[Schenk]

Bin morgen im Neubau und kann hiervon fotos machen.

Güße Jörg

[maggyver]

Hallo Jörg,

es gibt zwei verschiedene Blitzart-Module für 1Wire. Mach deswegen auch ein paar Bilder davon.



Grüße

René

[Schenk]

Hallo,

war heute auf der Baustelle, wie versprochen hier nun die Bilder.

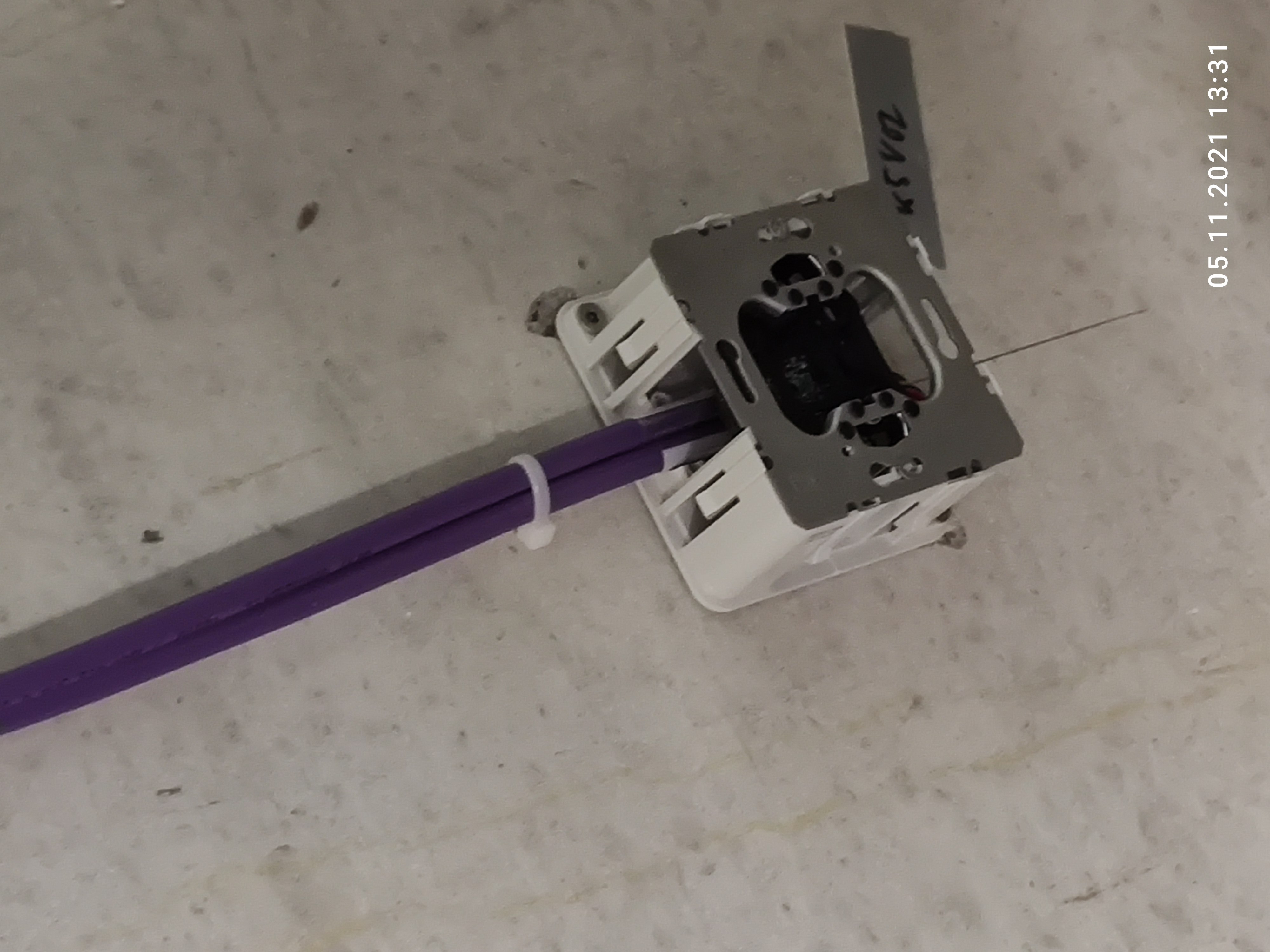

Sensor

ext/dmzx/imageupload/files/17d651b8dc5f ... 27e15f.jpg

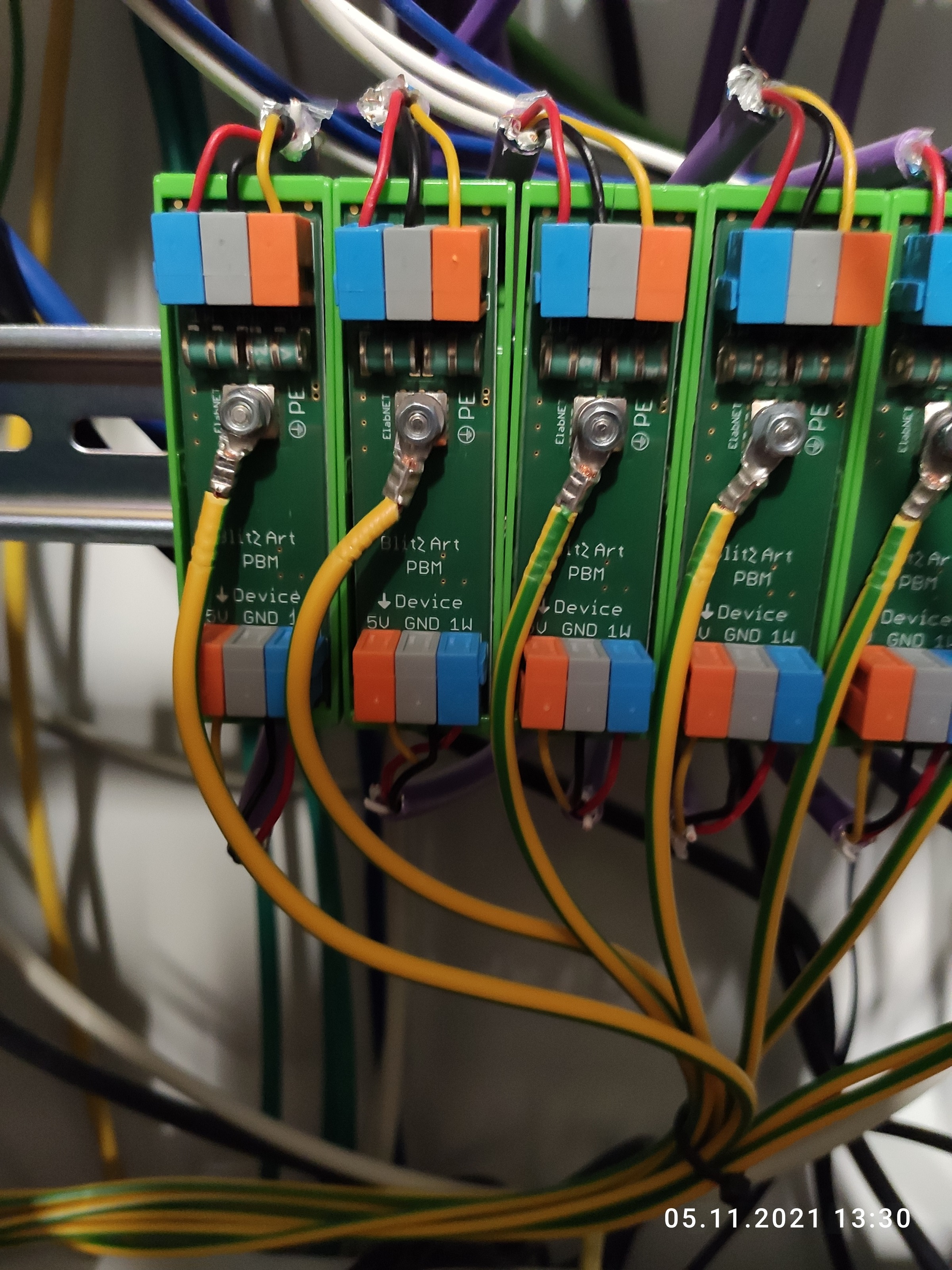

Blitzart:

ext/dmzx/imageupload/files/4aa92a4bfde2 ... 8beddf.jpg

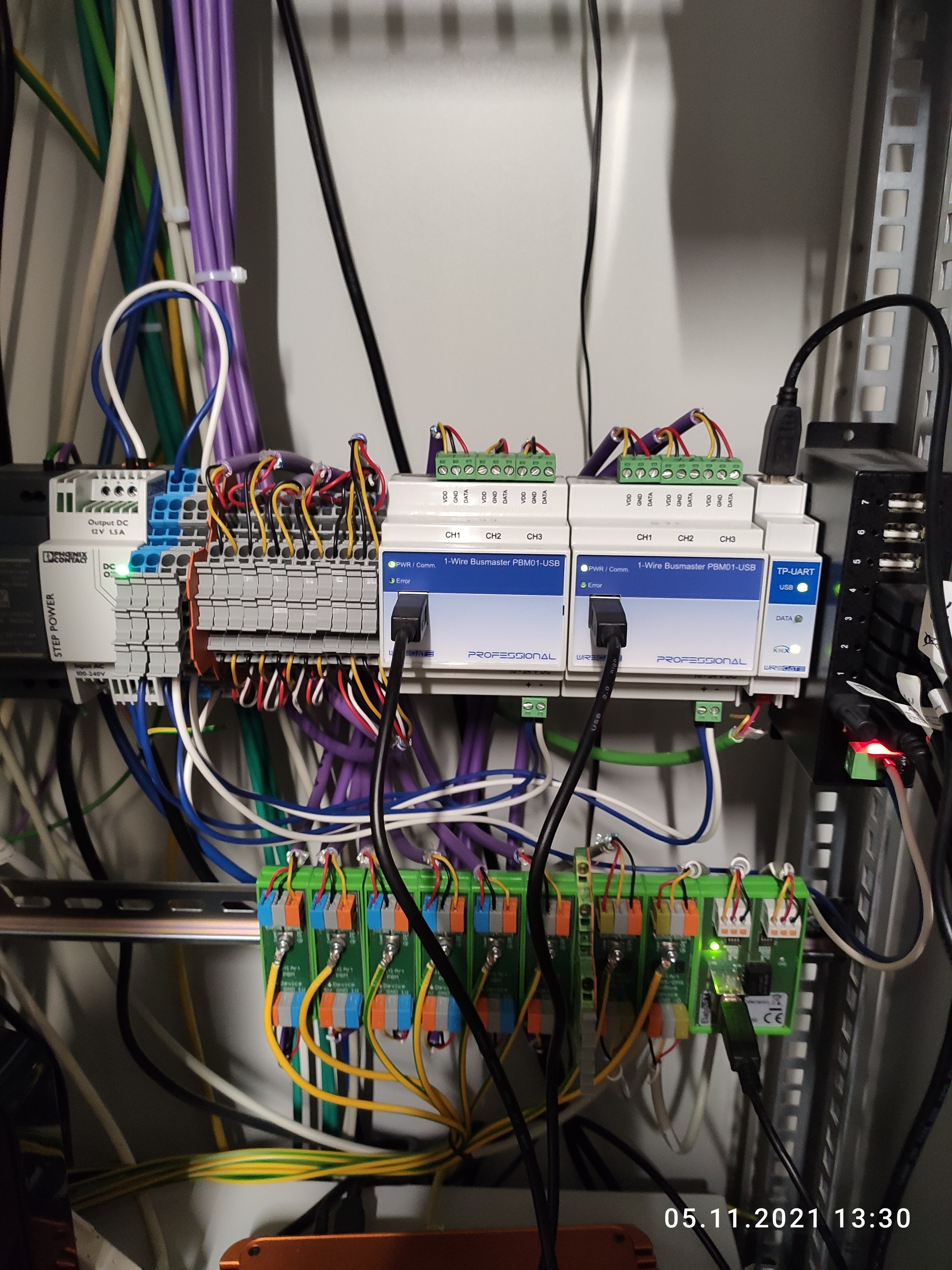

Verkabelung Schaltschrank:

ext/dmzx/imageupload/files/0c536730fbd1 ... 1091d2.jpg

Viele Grüße
Jörg

[gbglace]

Hmm OK wenn die Adern nicht schon viele rein/raus erleben mussten schaut das erstmal recht ordentlich aus.
Die Quetschzange zu den PE-Hülsen scheint nicht das passende Profil gehabt zu haben, aber das sollte da jetzt nicht den Bus stören.

Wo bekommt der TWS selbst seine Versorgungsspannung her? Die gesamte USB-Technik inkl. der PBM scheint für sich allein vom Phönix Netzteil zu kommen.

[Schenk]

Adern wurden einmal eingeklemmt.
Der TWS wird über das mitgelieferte Stecker-Neztteil versorgt, das wie auch das Phönix Netzteil über die selbe USV versorgt wird.

Grüße
Jörg

[maggyver]

Hallo Jörg,

danke für die Bilder.

Der Blitzart ist auf jeden Fall schonmal der Richtige für den TWS/PBM.


Grüße

René

[StefanW]

Hi Jörg,

bitte folgendes ausbprobieren: Die Brücke von BUS-GND auf GND des Netzteiles (Rückstrom für die 12V von den VOC-Sensoren) bitte BUSSEITIG VOR dem BlitzART auf GND ziehen (nicht erst vor dem PBM).

lg

Stefan

[Schenk]

Hi Stefan,

habe ich heute umgebaut.
Leider kein Erfolg.

lg

Jörg
