auf Grund eigenen Bedarfs und dieses Beitrags viewtopic.php?p=63563&hilit=zeitschaltuhr#p63563 haben @eib-eg, seine KI und ich einen universellen Zeitschaltuhr-Logikbaustein entwickelt, der über die Visu bedienbar ist.
Einziges Manko (aus Sicht einiger Benutzer): um Zeiten einzustellen, benötigt man die Cron-Syntax. Diese ist aber im Wiki sehr gut erklärt, sodass man davor keine Scheu zu haben braucht. Die Cron-Syntax ist zudem sehr flexibel.
Hier ist der Logik-Code:
Code: Alles auswählen
{
"Level": [
["$In_CronON", "string,64", ""],
["$In_CronOFF", "string,64", ""],
["$In_OverrideON", "bool", false],
["$In_OverrideOFF", "bool", false],
["$In_InhibitON", "bool", false],
["$In_InhibitOFF", "bool", false],
["$Out_ON", "bool", false],
["$Out_OFF", "bool", true],
["$Out_NextON", "integer", 0],
["$Out_NextOFF", "integer", 0],
["$Out_NextTime", "integer", 0],
["$Const_False", "bool", false],
["$Formula_Min", "string", "min(X1,X2)"],
["$Lgc_CronON", "bool", false],
["$Lgc_CronOFF", "bool", false],
["$Lgc_EffectiveON", "bool", false],
["$Lgc_EffectiveOFF", "bool", false],
["$VAR<In_Inhibit?>", "bool", false]
],
"Module": [
["Break", ["$VAR<In_Inhibit?>"]],
["Cron", "-$In_InhibitON", "$Lgc_CronON", "$Out_NextON", "$In_CronON"],
["Cron", "-$In_InhibitOFF", "$Lgc_CronOFF", "$Out_NextOFF", "$In_CronOFF"],
["Or", ["$Lgc_CronON", "$In_OverrideON"], "$Lgc_EffectiveON"],
["Or", ["$Lgc_CronOFF", "$In_OverrideOFF"], "$Lgc_EffectiveOFF"],
["Or", ["$Lgc_EffectiveON", "$Out_ON"], "$Out_ON"],
["Or", ["$Lgc_EffectiveOFF", "-$Out_ON"], "-$Out_ON"],
["And", ["$Out_ON"], "-$Out_OFF"],
["CalcFormula", ["$Out_NextON", "$Out_NextOFF"], "$Out_NextTime", "$Formula_Min"],
["And", ["$Const_False"], "$In_OverrideON"],
["And", ["$Const_False"], "$In_OverrideOFF"]
],
"Input": [
["EIN-Zeit (Cron)", "Cron-Ausdruck für Einschaltzeit(en)", "$In_CronON", "c"],
["AUS-Zeit (Cron)", "Cron-Ausdruck für Ausschaltzeit(en)", "$In_CronOFF", "c"],
["Manuell EIN", "TRUE-Impuls übersteuert die ZSA und schaltet EIN", "$In_OverrideON", "a"],
["Manuell AUS", "TRUE-Impuls übersteuert die ZSA und schaltet AUS", "$In_OverrideOFF", "a"],
["EIN sperren", "Sperrt das automatische Einschalten", "$In_InhibitON", "u"],
["AUS sperren", "Sperrt das automatische Ausschalten", "$In_InhibitOFF", "u"],
["ZSA sperren", "Sperrt die Zeitschaltuhr", "$VAR<In_Inhibit?>", "c"]
],
"Output": [
["Schließer", "Schaltausgang als Schließer", "$Out_ON", "ct"],
["Öffner", "Schaltausgang als Öffner", "$Out_OFF?", "ct"],
["Nächste EIN-Zeit", "Nächste EIN-Zeit (Unixzeit)", "$Out_NextON?", "ct"],
["Nächste AUS-Zeit", "Nächste AUS-Zeit (Unixzeit)", "$Out_NextOFF?", "ct"],
["Nächste Schaltzeit", "Nächste Schaltzeit (Unixzeit)", "$Out_NextTime?", "ct"]
]
}
Eingänge:
- Ein Cron-String für die Einschaltzeit
- Ein Cron-String für die Ausschaltzeit
- Ein manueller Ein-Schalter (übersteuert den zeitlichen Ablauf und schaltet den Ausgang sofort ein)
- Ein manueller Aus-Schalter (übersteuert den zeitlichen Ablauf und schaltet den Ausgang sofort aus)
- eine Sperre für das automatische Ein-Schalten
- eine Sperre für das automatische Aus-Schalten
- beliebig viele Inhibit-Eingänge, um die ganze Logik zu deaktivieren
Ausgänge:
- ein Schließer (schließt bei EIN, öffnet bei AUS)
- ein Öffner (optional, öffnet bei EIN, schließt bei AUS)
- die nächste Einschaltzeit (optional, für Debugging und Visu)
- die nächste Ausschaltzeit (optional, für Debugging und Visu)
- die nächste Schaltzeit (optional, entweder Ein- oder Aus-Schaltzeit).

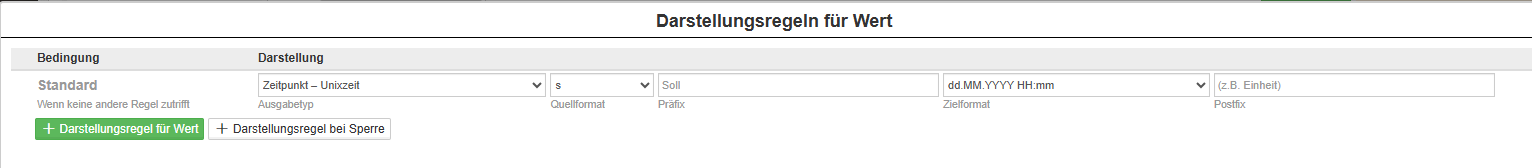

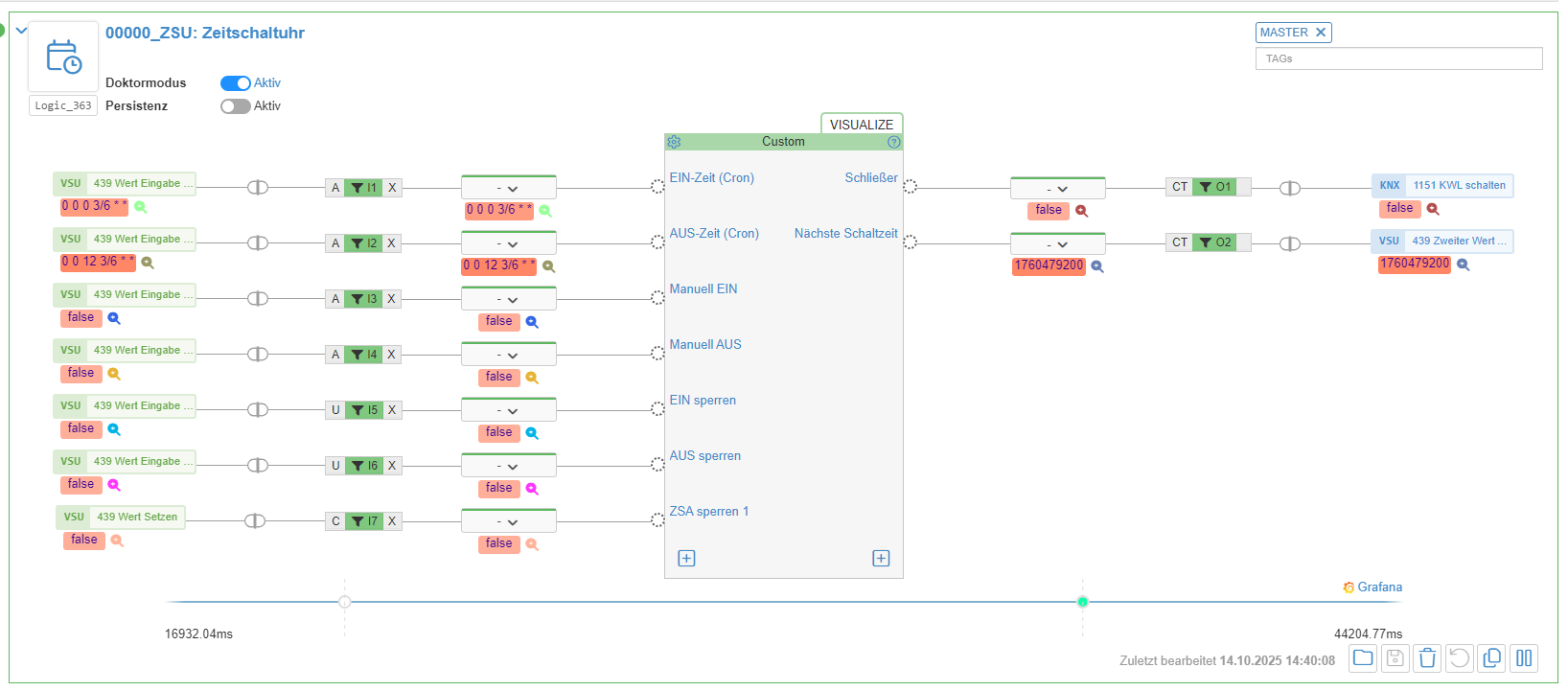

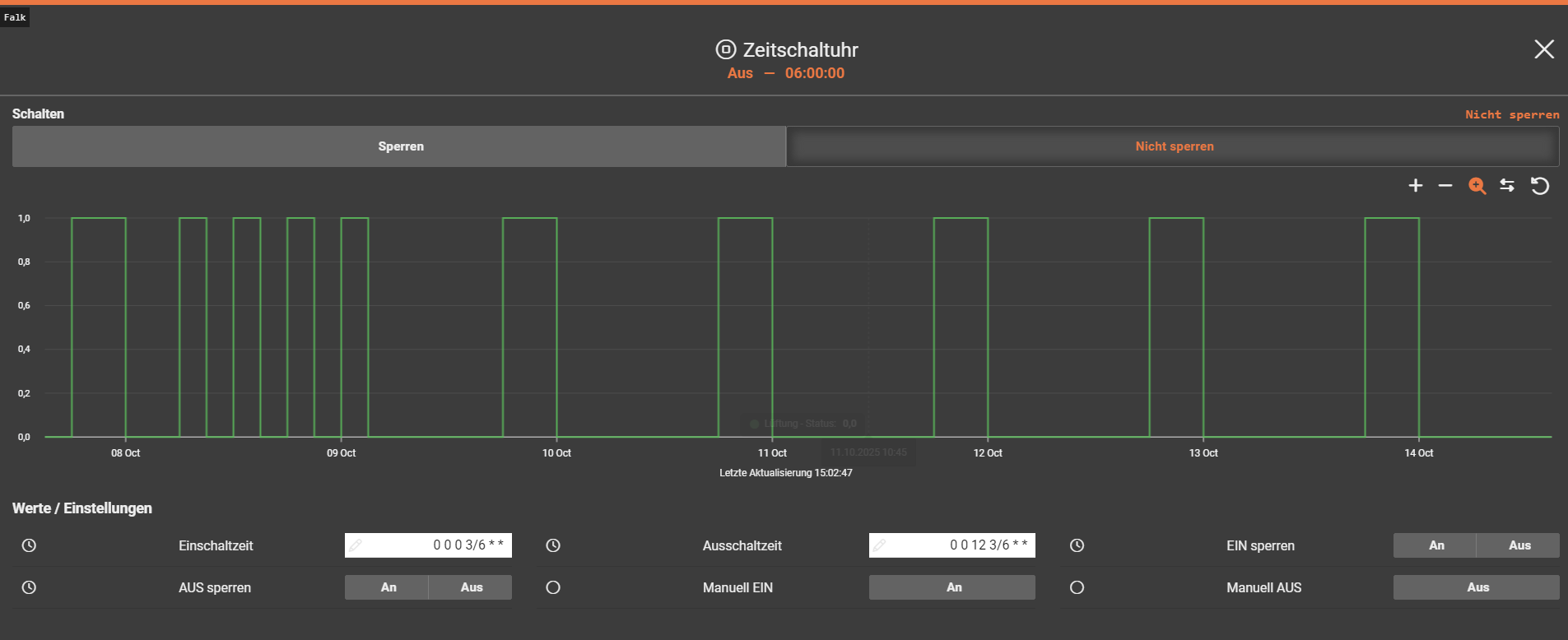

In der Visu könnte das z. B. so aussehen:

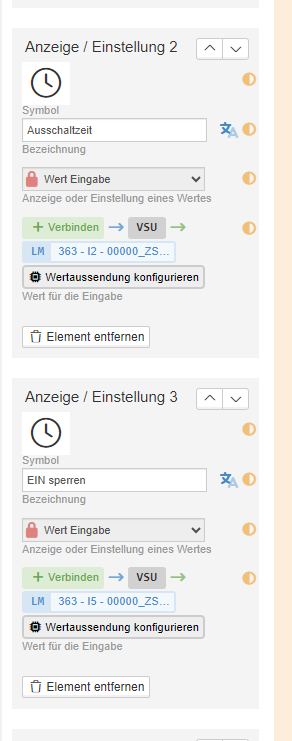

Die Ein- und Ausschaltzeiten sind Werteingabefelder im Textformat, die anderen Felder sind sind Werteingabefelder mit boolschen Ausgang:

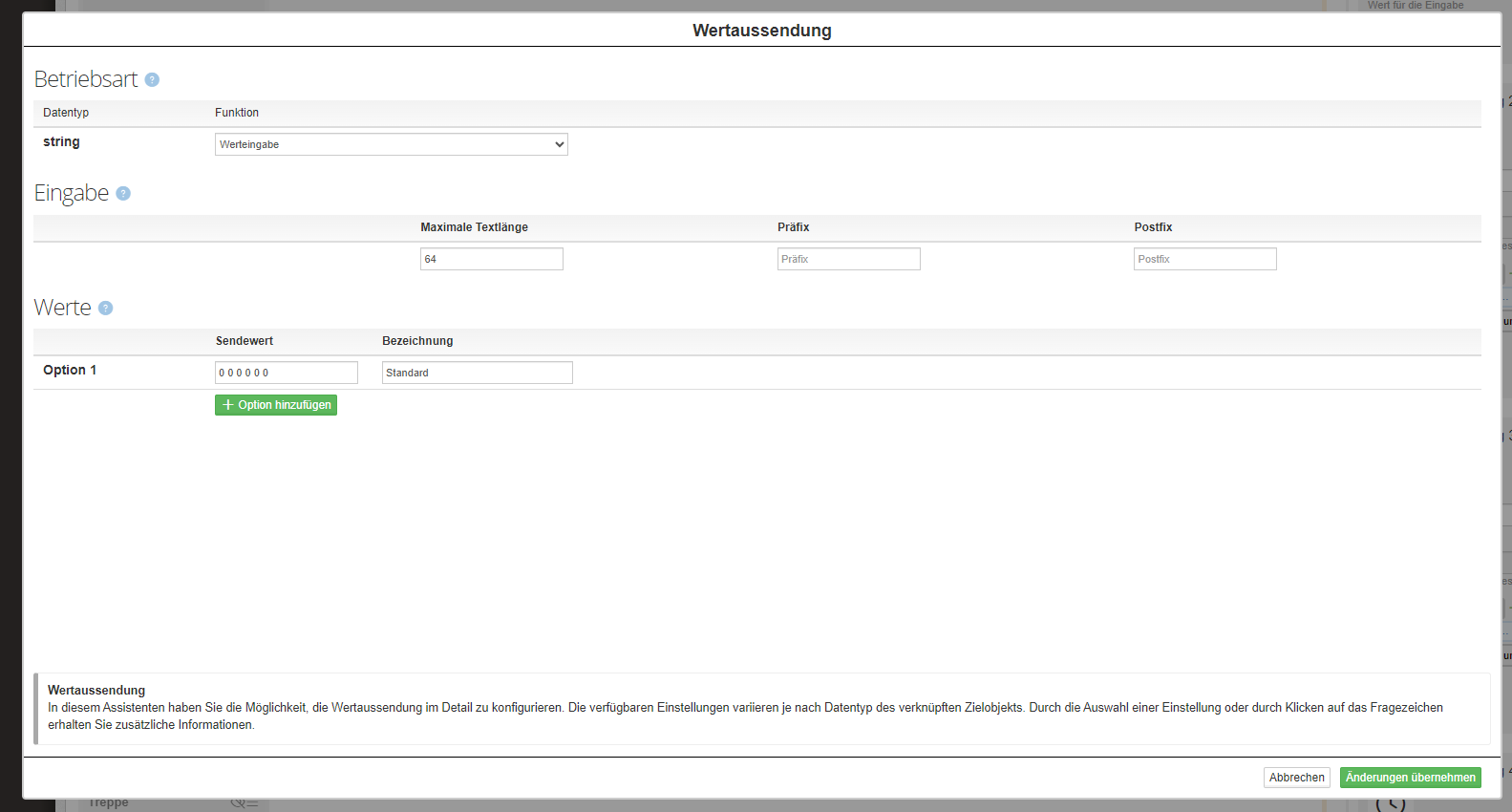

Die Wertaussendung für die Cron-Syntax wird z. B. so definiert:

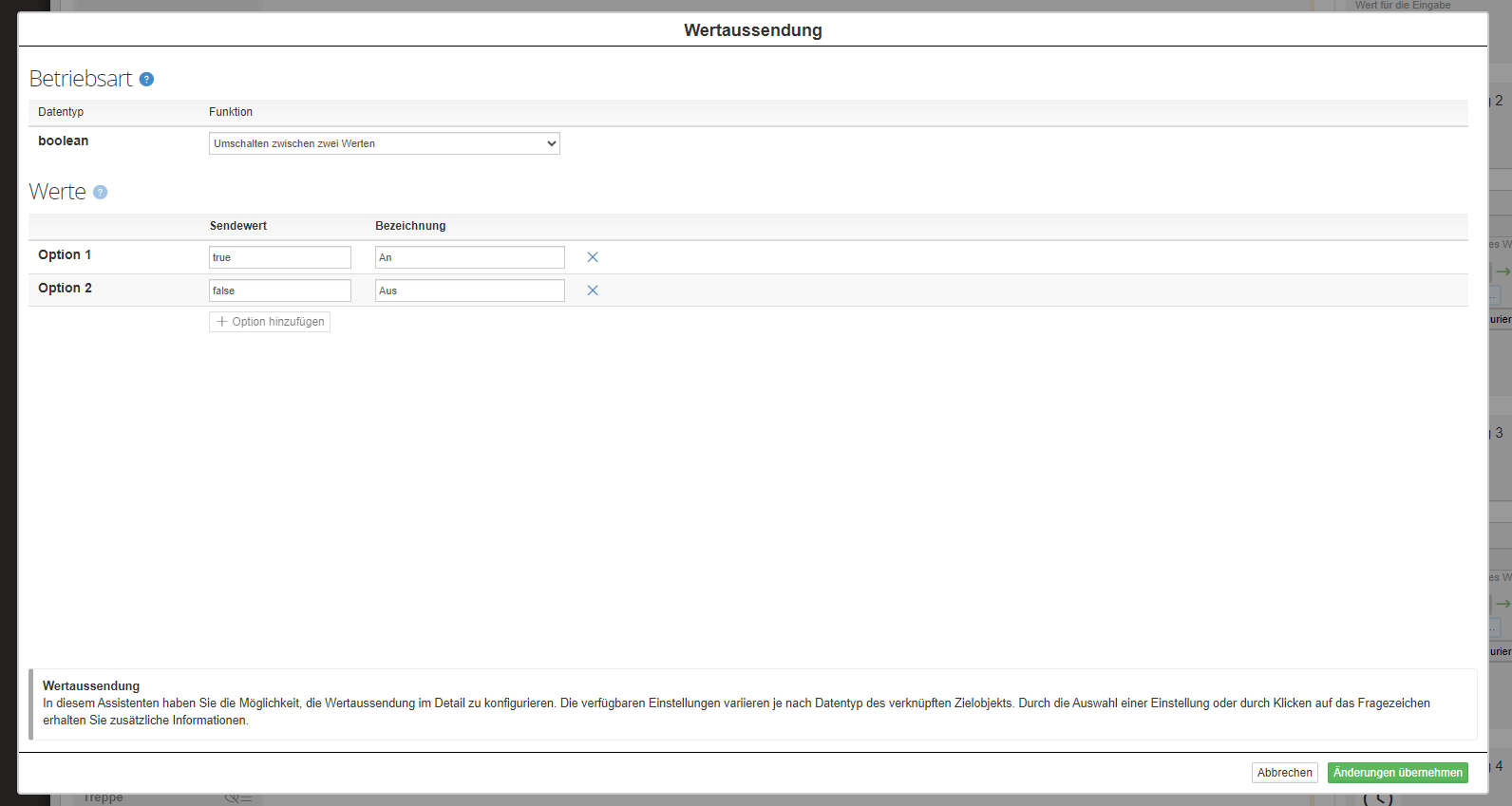

Die Wertaussendung für die Sperr-Felder wird z. B. so definiert:
Damit kann man die Zeitschaltuhr komplett über die Visu bedienen und beliebige Schaltzeiten (sofern sie sich als Cron-Syntax darstellen lassen) über die Visu verändern, ohne Quelltext in der Logik ändern zu müssen.

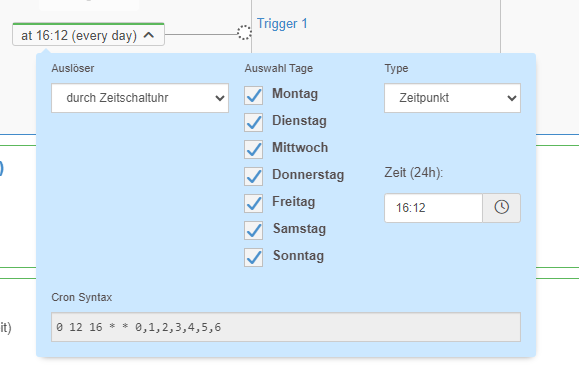

Falls man Hilfe bei der Formulierung eines Cron-Ausdrucks benötigt, kann man entweder eine KI befragen (dann aber mit folgendem Hinweis: die Timberwolf-Cron-Syntax unterscheidet sich von der Linux-Cron-Syntax! Sie hat sechs Stellen, die erste Stelle bezeichnet die Sekunde) oder in einer beliebigen Logik einen Trigger anlegen, dort als Auslöser "durch Zeitschaltuhr" auswählen und dann den Cron-Ausdruck kopieren, der sich durch Auswahl von Wochentag und Uhrzeit ergibt):
Mit manueller Cron-Syntax ist man aber deutlich flexibler, da man z. B. auch Monate oder mehrere Schaltzeiten eingeben kann (z. B. 0 0/5 0 * * *: 0/5 an der Stelle der Minuten bewirkt, dass alle fünf Minuten, beginnend bei Minute 0, geschaltet wird).
Die Logik wurde über mehrere Wochen ausgiebig und an realen Objekten (Lüftungsanlage etc.) getestet. Dabei hat sie fehlerfrei funktioniert. Das ist aber keine Garantie dafür, dass sie in jeder Situation, vor allem mit eventuell fehlerhaften Cron-Ausdrücken, funktioniert. Ich empfehle daher jedem, zunächst einen Trockentest (nur Doktormodus, oder Ausgang in Zeitreihe/Visu-Widget schreiben) durchzuführen, bevor damit essentielle Funktionen geschaltet werden.
Die Ersteller dieser CUSTOM-Logik stellen den Code der Logik hiermit unter die TOLL-Lizenz.
Falls ihr Fragen oder Probleme habt, lasst es mich gerne wissen.
Vielen Dank und viele Grüße
Falk
