Der knxdmxd verbindet den KNX mit dem DMX Bus über das E1.31 Protokoll. Der knxdmxd lässt sich über die knxdmxd.conf wie ein normaler Dimmaktor für jeden Kanal in allen Universen einstellen. Über Szenen können mehreren DMX-Kanälen Werte zuweisen und über eine Gruppenadresse aufgerufen werden. Mit den Cuelists können Effekte eingestellt werden, romantisches Farbwechseln, Discobeleuchtung usw.

Dimmer Objekte:

• Switch DPT1
• Value DPT5
• Dimmer DPT3
• Status_Switch DPT1
• Status_Value DPT5

Parameter:

• Einschalthelligkeit „0-255“
• Fading in sec. z.B. „0.5“ auch möglich fade in und out eigen zu definieren
• Dimmzeit in sec. sehr cooles Feature, nach dem Einschalten wird das Licht langsam herauf bzw. herunter gedimmt.
• Faktor Damit lassen sich z.B. RGB Stripes aufeinander abstimmen.

Der knxdmxd wurde von J-N-K entwickelt. Das Projekt wurde leider 2015 eingestellt und von mir 2019 für Debian 9 kompiliert und in dieses Image eingebaut. Bei mir sind ca. 60 Kanäle seit 2012 in Betrieb, die ich wie normale KNX Dimmer handhabe. Als Hardware setze ich die E1.31 Bridge ein. Mittlerweile gibt es E1.31 Bridgen auch in Deutschland zum kauf. z.B. Der OctoNode für 8 DMX Universen mit je 512 Kanälen (36 Updates / Sekunde).
Verfügbar auf GitHub und Docker Hub.

Installation auf dem TWS

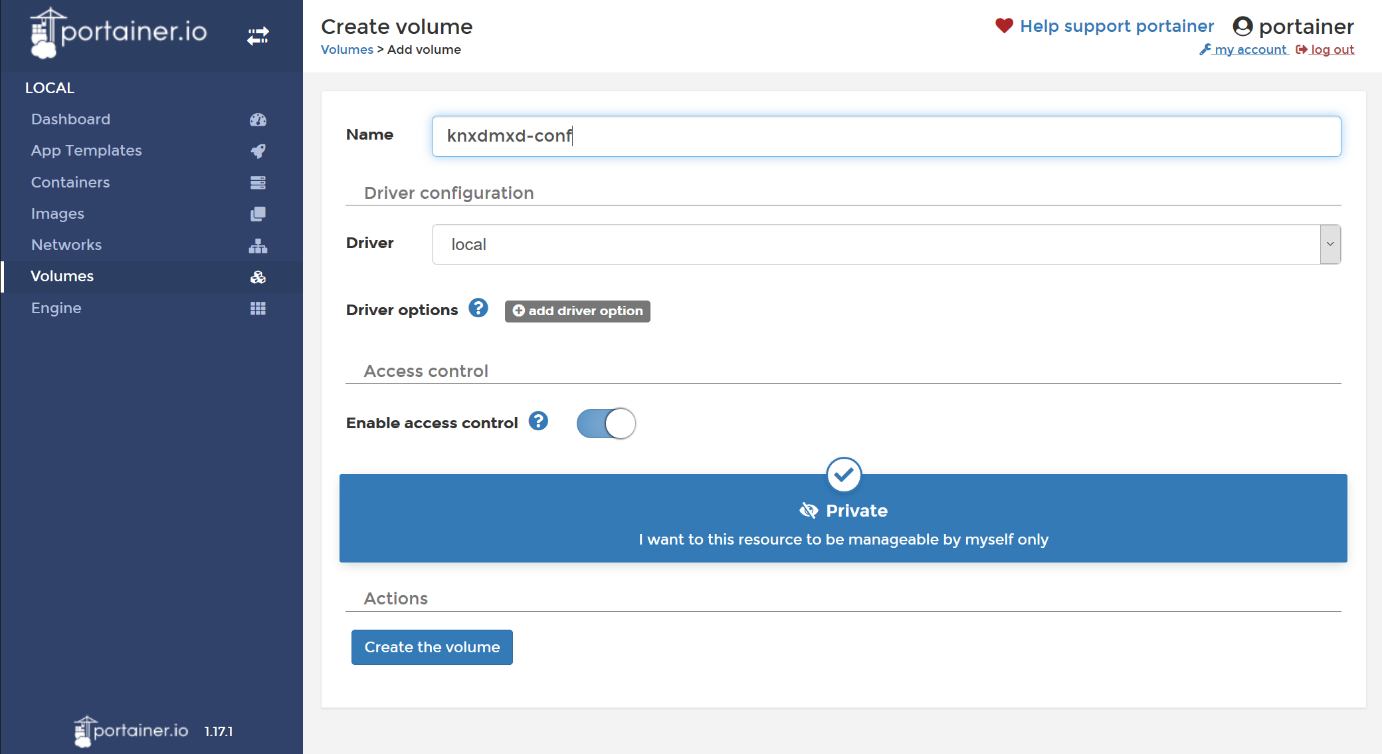

1. Schritt 1: Volume erstellen
   Als Name zB. knxdmxd-conf eingeben und > Create the Volume drücken.


2. Schritt 2: Container vorbereiten

   Name: knxdmxdocker
   Image: murelli146/knxdmxdocker


3. Container einstellen
   Im Reiter Volumes folgende einstellen/eintragen:
   Container: /etc/knxdmxd
   Volume: knxdmxd-conf


4. Netzwerkeinstellungen
   Im Reiter Network das angelegte macvlan auswählen und IP Adresse eintragen.
   Network: dein macvlan
   IPv4: 192.168.179.235 (IP vom Container)


5. Umgebungsvariablen festlegen
   Im Reiter Env folgende Settings eingeben:
   IPEIBD: 192.168.179.62 (knx eibd IP)
   IPE131: 192.168.179.214 (e1.31 Bridge DMX IP)


6. Neustartoptionen konfigurieren
   Im Reiter Restart policy die Option Unless stopped (zu Testzwecken oder auf never) einstellen.


7. Container erstellen lassen
   Abschließend mit Deploy the container den Container mit den obigen Einstellungen erstellen lassen.
   Der Container wird nach dem Download des Images und Generierung automatisch gestartet.

Konfiguration des knx2dmx

Zur Konfiguration des knx2dmx muss die Konigurationsdatei unter /etc/knxdmxd/knxdmxd.conf editiert werden, um die KNX-DMX Verknüpfungen zu setzen.
Eine Parameter Beschreibung ist unter http://j-n-k.github.io/knxdmxd/ zur finden.

Eine Beispiel config ist hier zu finden: https://github.com/murelli146/knxdmxd/t ... r/examples.
Diese wird auch mit installiert und muss an das Projekt angepasst werden.
Support: viewtopic.php?f=25&t=557
